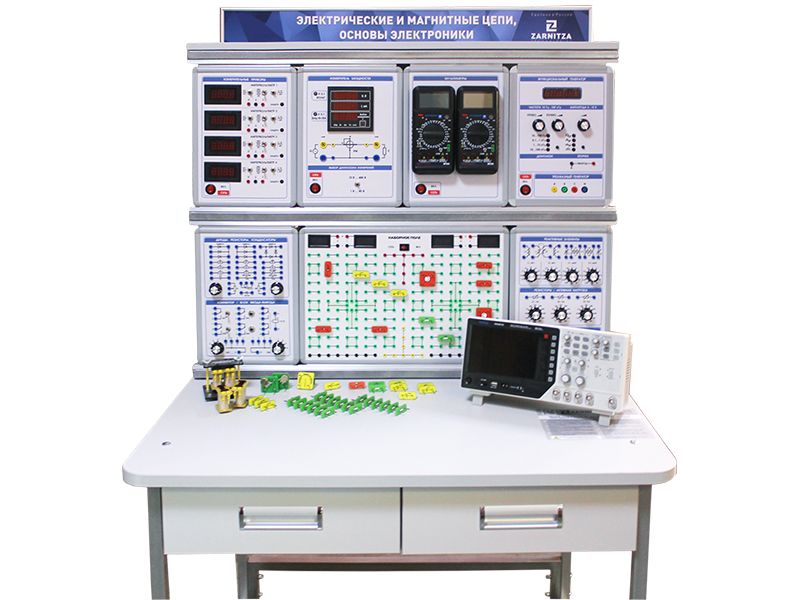

Комплект учебно-лабораторного оборудования "Электрические и магнитные цепи. Основы электроники" представляет собой изделие стендового модульного исполнения.
Комплектация
Лабораторный стенд "Электрические и магнитные цепи. Основы электроники".
Лабораторный стол с двухсекционным контейнером.
Двухрядная двухуровневая рама.
Комплект соединительных проводов.
Вывеска с названием стенда.
Паспорт изделия.
Руководство по эксплуатации.
Методические указания для проведения лабораторных работ.
Технические характеристики
Габариты: не более 1100 х 800 х 1600 мм.
Масса: не более 60 кг.
Электропитание: 220 В, 50 Гц.
Потребляемая мощность: не более 100 Вт.
Назначение
Комплект учебно-лабораторного оборудования "Электрические и магнитные цепи. Основы электроники" (далее – стенд) предназначен для проведения лабораторно-практических занятий по курсам "Теоретические основы электротехники" и "Основы электроники" и обеспечивает изучение способов измерений в электрических цепях, изучение электрических и магнитных цепей постоянного и переменного тока, однородной длинной линии, переходных процессов в линейных электрических цепях. Также оборудование обеспечивает изучение транзисторов, операционных усилителей, тиристоров, элементов цифровой техники, исследование различных типов преобразователей напряжения, полупроводниковых приборов и других элементов электронной техники.
Оборудование может применяться в процессе обучения в учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по курсам "Теоретические основы электротехники" и "Основы электроники". Оборудование может быть также использовано на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций.
Состав
включает модули:
Источники питания.
Функциональный генератор.
Измеритель мощности.
Измерительные приборы.
Мультиметры.
Реактивные элементы. Резисторы/Активная нагрузка. Нелинейные элементы.
Диоды, резисторы, конденсаторы. Коннектор/ Блок ввода-вывода.
Однородная длинная линия.
Операционный усилитель. Транзисторы.
Цифровая техника.
Преобразователи напряжения.
Тиристоры.
Наборное поле с набором минимодулей.
Трансформатор с разъемным сердечником и набором катушек (4 катушки).
Осциллограф 2-канальный цифровой.
Учебно-методическое пособие
Электроизмерительные приборы и измерения.
Линейные электрические цепи постоянного тока.
Экспериментальное определение параметров элементов цепей переменного тока.
Электрическая цепь переменного тока с последовательным соединением элементов.
Электрическая цепь переменного тока с параллельным соединением элементов.
Трехфазная электрическая цепь при соединении потребителей по схеме "звезда".
Трехфазная электрическая цепь при соединении потребителей по схеме "треугольник".
Нелинейная цепь постоянного тока.
Нелинейная цепь переменного тока.
Разветвленная линейная электрическая цепь постоянного тока.
Нелинейная цепь постоянного тока с последовательным соединением элементов.
Разветвленная нелинейная электрическая цепь постоянного тока.
Сложная линейная цепь постоянного тока.
Исследование переходных процессов в цепи R, L.
Исследование переходных процессов в цепи R, C.
Исследование переходных процессов в цепи R, L, C.
Исследование модели однородной длинной линии.
Исследование самовосстанавливающегося предохранителя.
Электрическая мощность и работа.
Коэффициент полезного действия электрической сети.
Согласование источника и нагрузки по напряжению, току и мощности.
Параметры синусоидального напряжения (тока).
Активная мощность цепи синусоидального тока.
Цепи синусоидального тока с конденсаторами.
Реактивное сопротивление конденсатора.
Последовательное и параллельное соединение конденсаторов.
Реактивная мощность конденсатора.
Цепи синусоидального тока с катушками индуктивности.
Реактивное сопротивление катушки индуктивности.
Последовательное и параллельное соединение катушек индуктивности.
Реактивная мощность катушки индуктивности.
Последовательное соединение конденсатора и катушки индуктивности. Понятие о резонансе напряжений.
Параллельное соединение конденсатора и катушки индуктивности. Понятие о резонансе токов.
Коэффициент магнитной связи трансформатора.
Коэффициент трансформации.
Преобразование сопротивлений с помощью трансформатора.
Внешняя характеристика и коэффициент полезного действия (КПД) трансформатора.
Изучение законов Кирхгофа.
Изучение методов наложения токов, узловых потенциалов и эквивалентных преобразований пассивных электрических цепей.
Исследование диодов.
Исследование биполярного транзистора и усилительного каскада на биполярном транзисторе.
Исследование полевого транзистора и транзисторного усилительного каскада.
Исследование аналоговых электронных устройств на операционном усилителе.
Исследование мультивибратора на операционном усилителе.
Исследование логических элементов на интегральных микросхемах.
Исследование триггеров и счетчиков на интегральных микросхемах.
Исследование однополупериодного управляемого выпрямителя.
Однофазный выпрямитель и сглаживающие фильтры.
Исследование трехфазных схем выпрямления.
Исследование самовосстанавливающегося предохранителя.
Исследование тиристоров различных типов.
Исследование оптотранзистора.
Исследование преобразователей – регуляторов постоянного напряжения с широтно-импульсным управлением (понижающего, повышающего и инвертирующего).Комплект поставки
