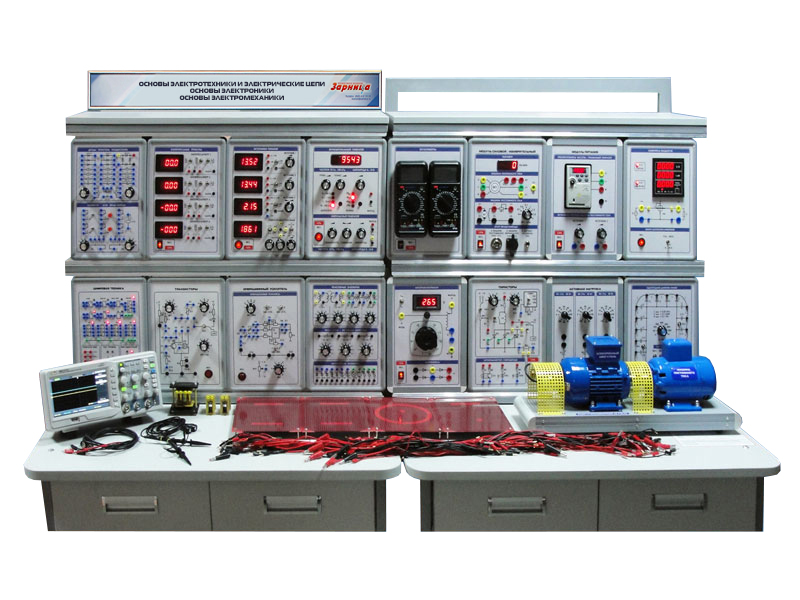

Лабораторный стенд конструктивно представляет собой изделие стендового исполнения.
Базовая комплектация:
Модуль "Источники питания"
1
Модуль "Функциональный генератор. Импульсный генератор"
1
Модуль "Измерительные приборы"
1
Модуль "Измеритель мощности"
1
Модуль "Мультиметры"
1
Модуль "Однородная длинная линия"
1
Модуль "Моделирование электрических полей"
1
Модуль "Реактивные элементы. Нелинейные элементы. Резисторы/Активная нагрузка"
1
Модуль "Диоды, резисторы, конденсаторы. Коннектор/Блок ввода-вывода"
1
Модуль "Операционный усилитель. Транзисторы"
1
Модуль "Цифровая техника"
1
Модуль "Трансформатор однофазный"
1
Модуль "Автотрансформатор"
1
Модуль "Тиристоры"
1
Модуль "Модуль питания"
1
Модуль "Активная нагрузка"
1
Модуль "Модуль силовой/Измерительный"
1
Модуль "Миллиамперметры"
1
Осциллограф (цифровой)
1
Электромашинный агрегат
1
Планшеты к модулю "Моделирование электрических полей"
4
Трансформатор с разъемным сердечником и набором катушек
1
Лабораторный стол с двухсекционным контейнером и двухуровневой рамой
2
Комплект соединительных проводов и кабелей
1
Комплектация
Комплект лабораторных модулей "Основы электротехники и электрические цепи. Основы электроники. Основы электромеханики".
Осциллограф (цифровой).
Электромашинный агрегат.
Планшеты к модулю "Моделирование электрических полей" (4 типа).
Трансформатор с разъемным сердечником и набором катушек.
Лабораторный стол с двухсекционным контейнером и двухуровневой рамой (2 шт.).
Вывеска с названием стенда.
Комплект соединительных проводов и кабелей.
Паспорт изделия.
Руководство по эксплуатации.
Методические рекомендации по проведению лабораторных работ (том 1).
Методические рекомендации по проведению лабораторных работ (том 2).
Технические характеристики
Габариты: 1860 х 800 х 1600 мм.
Масса: не более 80 кг.
Электропитание: 220 В, 50 Гц.
Потребляемая мощность: не более 250 Вт.
Назначение
Комплект учебно-лабораторного оборудования "Основы электротехники и электрические цепи. Основы электроники. Основы электромеханики" предназначен для проведения лабораторно-практических занятий по курсам "Электротехника" и "Электроника" и обеспечивает изучение измерительных приборов и измерений в электрических цепях, изучение электрических цепей постоянного и переменного тока, трехфазных цепей, полупроводниковых приборов, аналоговых электронных устройств на операционных усилителях, элементов цифровой техники, выпрямителей и сглаживающих фильтров и основ электромеханики. Кроме того, обеспечивает изучение неразветвленных и разветвленных цепей, магнитных цепей, потенциалов в электрической цепи, принципа наложения токов, законов Кирхгофа, методов узловых напряжений, параметров индуктивно связанных катушек и параметров линий электропередач, резонанса токов (напряжений), исследование трехфазных цепей при соединении потребителей звездой и треугольником, и многие другие дополнительные исследования.
Оборудование может применяться в процессе обучения в образовательных учреждениях среднего и высшего профессионального образования для получения базовых и углубленных профессиональных знаний и навыков по одноименным дисциплинам. Оборудование может быть также использовано на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций.
Состав
Комплект лабораторных модулей:
Источники питания.
Функциональный генератор. Импульсный генератор.
Измерительные приборы.
Измеритель мощности.
Мультиметры.
Однородная длинная линия.
Моделирование электрических полей.
Реактивные элементы. Нелинейные элементы. Резисторы/Активная нагрузка.
Диоды, резисторы, конденсаторы. Коннектор/Блок ввода-вывода.
Операционный усилитель. Транзисторы.
Цифровая техника.
Трансформатор однофазный.
Автотрансформатор.
Тиристоры.
Модуль питания.
Активная нагрузка.
Модуль силовой/Измерительный.
Миллиамперметры.
Учебно-методическое пособие
Раздел "Основы электротехники и электрические цепи":
1. Электроизмерительные приборы и измерения.
2. Линейные электрические цепи постоянного тока.
3. Экспериментальное определение параметров элементов цепей переменного тока.
4. Электрическая цепь переменного тока с последовательным соединением элементов.
5. Электрическая цепь переменного тока с параллельным соединением элементов.
6. Трехфазная электрическая цепь при соединении потребителей по схеме "звезда".
7. Трехфазная электрическая цепь при соединении потребителей по схеме "треугольник".
8. Нелинейная цепь постоянного тока.
9. Нелинейная цепь переменного тока.
10. Разветвленная линейная электрическая цепь постоянного тока.
11. Нелинейная цепь постоянного тока с последовательным соединением элементов.
12. Разветвленная нелинейная электрическая цепь постоянного тока.
13. Сложная линейная цепь постоянного тока.
14. Исследование переходных процессов в цепи R, L.
15. Исследование переходных процессов в цепи R, C.
16. Исследование переходных процессов в цепи R, L, C.
17. Исследование модели однородной длинной линии.
18. Моделирование электрических полей.
19. Электрическая мощность и работа.
20. Коэффициент полезного действия электрической сети.
21. Согласование источника и нагрузки по напряжению, току и мощности.
22. Параметры синусоидального напряжения (тока).
23. Активная мощность цепи синусоидального тока.
24. Цепи синусоидального тока с конденсаторами.
25. Реактивное сопротивление конденсатора.
26. Последовательное и параллельное соединение конденсаторов.
27. Реактивная мощность конденсатора.
28. Цепи синусоидального тока с катушками индуктивности.
29. Реактивное сопротивление катушки индуктивности.
30. Последовательное и параллельное соединение катушек индуктивности.
31. Реактивная мощность катушки индуктивности.
32. Последовательное соединение конденсатора и катушки индуктивности. Понятие о резонансе напряжений.
33. Параллельное соединение конденсатора и катушки индуктивности. Понятие о резонансе токов.
34. Коэффициент магнитной связи трансформатора.
35. Коэффициент трансформации.
36. Преобразование сопротивлений с помощью трансформатора.
37. Внешняя характеристика и коэффициент полезного действия (КПД) трансформатора.
38. Исследование диодов.
39. Исследование тиристоров.
40. Исследование однополупериодного управляемого выпрямителя.
41. Однофазный выпрямитель и сглаживающие фильтры.
42. Исследование трехфазных схем выпрямления.
43. Исследование самовосстанавливающегося предохранителя.
44. Изучение законов Кирхгофа.
45. Изучение методов наложения токов, узловых потенциалов и эквивалентных преобразований пассивных электрических цепей.
46. Исследование однофазного трансформатора.
Раздел "Основы электроники":
1. Исследование диодов.
2. Исследование биполярного транзистора и усилительного каскада на биполярном транзисторе.
3. Исследование полевого транзистора и транзисторного усилительного каскада.
4. Исследование аналоговых электронных устройств на операционном усилителе.
5. Исследование мультивибратора на операционном усилителе.
6. Исследование логических элементов на интегральных микросхемах.
7. Исследование триггеров и счетчиков на интегральных микросхемах.
8. Исследование тиристора.
9. Исследование однополупериодного управляемого выпрямителя.
10. Однофазный выпрямитель и сглаживающие фильтры.
11. Исследование трехфазных схем выпрямления.
12. Исследование самовосстанавливающегося предохранителя.
13. Исследование тиристоров различных типов.
14. Исследование оптотранзистора.
Раздел "Основы электромеханики":
1. Управление трехфазным асинхронным двигателем.
2. Испытание двигателя постоянного тока.
3. Испытание генератора постоянного тока.
4. Однофазный трансформаторКомплект поставки
