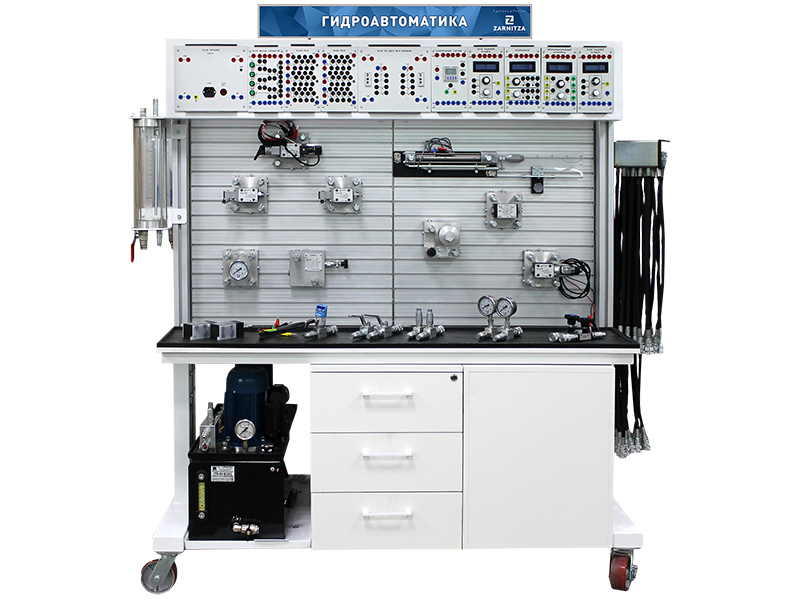

Конструктивно лабораторный стенд состоит из мобильного основания с установленными на столе монтажной панелью и стойкой для крепления электрических блоков управления. Стенд имеет двустороннее исполнение, каждая сторона обеспечивает независимое проведение практических работ.
Стенд позволяет проводить сборку различных гидравлических схем, состоящих из гидроаппаратов, входящих в комплект поставки стенда, а также обеспечивать автоматизированное электроуправление различных элементов, и использовать датчики для определения текущего положения исполнительных элементов и других параметров системы.
На основании стенда закреплена монтажная матрица. Матрица служит для установки и фиксации гидроаппаратов. Гидроаппараты устанавливаются в пазы матрицы и фиксируются в них поворотом рычажных элементов на пластиковом основании гидроаппарата с обеих сторон.
Входящая в комплект поставки программа Automation Studio реализует интуитивный визуальный подход в обучении, что помогает студентам лучше понять работу отдельных систем, а также взаимодействие различных систем перед тем как приступить к практическим занятиям. С помощью Automation Studio™ возможно создание, моделирование и проведение диагностики гидросистем и электрогидросистем.
Библиотека программы предлагает широкий спектр компонентов для создания простых и сложных систем, а также виртуальных аналогов учебно-тренировочных стендов. Пользователи могут изменять любые параметры компонентов для отображения работы оборудования. Можно настраивать такие расчетные параметры, как внешние нагрузки, утечки, вязкость и тепловые характеристики для точного отображения их влияния на расход и давление. Также можно легко создавать пользовательскую библиотеку с необходимыми компонентами и сборками для каждого упражнения и лабораторной работы.
У пользователей также есть доступ к библиотеке видов в разрезе для создания систем с использованием видов в разрезе компонентов. Можно провести моделирование созданных систем для отображения движения среды внутри каждого компонента.
Программа позволяет создавать цифровые двойники учебно-тренировочных стендов или оборудования. Воспроизводить работу компонентов с помощью задания соответствующих параметров. Иллюстрировать условные графические обозначения изображениями реальных компонентов для сопоставления теории с практикой.
Также возможна активация отказов компонентов вручную или автоматически во время моделирования с помощью модуля поиска и устранения отказов.
Доступны готовые к использованию учебные материалы для определенных гидравлических компонентов и оборудования, соответствующих спецификациям производителей. Каталоги производителей предоставляют доступ к широкому спектру заранее сконфигурированных компонентов, работа которых соответствует спецификациям производителей. Мониторинг кривых расчетных данных на графике в режиме реального времени во время моделирования. Модуль подбора компонентов предоставляет доступ к уравнениям и параметрам, позволяющим подбирать необходимые компоненты.
Возможности программы Automation Studio:
Запуск моделирования для отслеживания работы системы.
Библиотеки с тысячами символов, сгруппированных по модулям и готовых к моделированию.
Иллюстрированные специальные библиотеки для улучшения навыков подключения ПЛК, электрики, электроники и др. в помощь студентам при переходе к реальному оборудованию.
Измерительные приборы: мультиметр, токоизмерительный зажим, осциллограф, гидравлическая измерительная установка, термометр и т. д.
Создание и активация встроенных отказов для тренировки навыков диагностики и устранения отказов в электрических цепях, гидравлических или пневматических системах, а также для улучшения обучения по ПЛК.
Создание библиотек только с необходимыми компонентами для конкретных упражнений.
Создание или активация заранее сконфигурированных отказов для наработки навыков диагностики систем.
Создание библиотек, содержащих только необходимые компоненты для определенных упражнений.
Обучение на готовых примерах для компонентов из каталогов производителей.
Возможность удаленного доступа для дистанционного обучения.
Создание цифровых двойников вашего оборудования.
Виртуальные системы: конвейер, светофоры, лифт, автомойка, манипулятор для захвата, подъема и перемещения деталей и т. д.
Улучшение навыков чтения планов посредством работы с такими международными стандартами, как ИСО, МЭК, NEMA, SAE, JIC и т. д.
Подключение к таким устройствам, как ПЛК, Arduino™ и др.
Отображение расчетных параметров на графике для визуализации и отслеживания работы системы.
Комплектация
1. Мобильное основание стенда.
2. Столешница (2 шт.).
3. Монтажная рама для монтажной плиты.
4. Профилированная монтажная плита (2 шт.).
5. Монтажная рама для электронных блоков (2 шт.).
6. Стационарная тумба (2 шт.).
7. Универсальный кронштейн.
8. Держатель для рукавов высокого давления (2 шт.).
9. Стойка для проводов.
10. Блок питания (2 шт.).
11. Гидравлическая насосная станция.
12. Масло гидравлическое (40 л).
13. Маслозаливная воронка.
14. Набор лабораторных проводов (2 шт.).
15. Комплект РВД (2 шт.).
16. Устройство сброса давления (2 шт.).
17. Мультиметр (2 шт.).
18. Учебный комплект "Гидроавтоматика. Базовый уровень" (2 шт.):
предохранительный клапан с обратным клапаном;
регулятор расхода с обратным клапаном;
дроссель с обратным клапаном;
управляемый обратный клапан;
обратный клапан;
гидрораспределитель 4/2 с ручным управлением;
гидрораспределитель 4/3 с ручным управлением, в нейтральном положении обеспечивает сброс давления в рабочих линиях;
гидрораспределитель 4/3 с ручным управлением, в нейтральном положении происходит блокировка давления во всех линиях;
отсечной клапан;
гидроцилиндр двустороннего действия, ход 200 мм, диаметр штока 10 мм, диаметр гильзы 16 мм;
нагрузка для гидроцилиндра, 9 кг;
гидромотор героторного типа;
тройник;
коллектор с манометром (2 шт.);
манометр (3 шт.);
датчик расхода, обеспечивает косвенное измерение расхода, измеряя частоту вращения гидромотора;
мерная емкость для гидравлических систем (2 шт.);
универсальный держатель для мерной емкости (2 шт.).
19. Учебный комплект "Неисправные компоненты для поиска и устранения неисправностей в гидравлических системах" (2 шт.):
отсечной клапан;
дроссель с обратным клапаном;
предохранительный клапан;
регулятор расхода;
гидрораспределитель;
дроссель;
гидроцилиндр двустороннего действия;
рукав высокого давления.
20. Учебный комплект "Электропневмоавтоматика. Базовый уровень" (2 шт.):
электронный блок с электромеханическими реле (2 шт.);
электронный блок ввода сигналов;
электромеханический датчик конечного положения цилиндра левый;
электромеханический датчик конечного положения цилиндра правый;
гидрораспределитель 4/2 с односторонним электромагнитным управлением (моностабильный);
гидрораспределитель 4/2 с двусторонним электромагнитным управлением (бистабильный);
гидрораспределитель 4/3 с двусторонним электромагнитным управлением;
гидроцилиндр двустороннего действия, ход 200 мм, диаметр штока 10 мм, диаметр гильзы 16 мм;
монтажный набор для гидроцилиндра;
датчик давления, электронного типа, обеспечивает 1 аналоговый выход (0-10 В) и 2 дискретных;
бесконтактный датчик конечного положения (геркон) (2 шт.);
тройник;
блок из двух реле времени (2 шт.);
блок электронного счетчика с предварительной установкой (2 шт.);
бесконтактный датчик положения индуктивный (4 шт.).
21. Дооснащение учебного комплекта "Электрогидроавтоматика. Базовый уровень" до комплекта "Пропорциональная гидравлика" (2 шт.):
пропорциональный усилитель (2 шт.);
блок задания уставок (2 шт.);
пропорциональный гидрораспределитель (2 шт.);
напорный фильтр (2 шт.);
клапан разности давлений (пропорциональный дроссель) (2 шт.);
пропорциональный предохранительный клапан (2 шт.);
компаратор (2 шт.);
датчик перемещения цилиндра (потенциометр) (2 шт.);
монтажный набор для гидроцилиндра (2 шт.).
22. Средство для моделирования и симуляции работы пневматических схем, ключ флеш-карта.
23. Сетевой шнур (2 шт.).
24. Сетевой фильтр.
25. Паспорт изделия.
26. Руководство по эксплуатации.
27. Методические рекомендации по проведению лабораторных работ.
Технические характеристики
Габариты: 1560 х 780 х 1773 мм.
Электропитание: 220 В, 50 Гц.
Рабочее давление: 65 бар.
Мощность: 2 кВт.
Назначение
Комплект учебно-лабораторного оборудования "Гидроавтоматика" предназначен для проведения практических работ по курсам "Гидроавтоматика", "Поиск и устранение неисправностей в гидравлических системах", "Электрогидроавтоматика" и "Пропорциональная гидравлика".
Комплект компонентов "Гидроавтоматика" позволяет проводить практические работы по построению схем и изучению расходных характеристик основных гидроаппаратов: запорно-регулирующей арматуры с ручным управлением, линейных и вращающих приводов. Строить гидравлические схемы, в которых коммутация распределителей осуществляется вручную.
Комплект компонентов "Поиск и устранение неисправностей в гидравлических системах" оснащен дополнительными гидроагрегатами, которые имеют заводские неисправности, по внешнему виду они не отличаются от работающих. Задачей и целью работы слушателя является изучение и сравнение характера работы исправных и неисправных компонентов, а также диагностирование собранных схем с целью поиска неисправных компонентов.
Комплект компонентов "Электрогидроавтоматика" позволяет изучать и проводить работы с гидроаппаратами, имеющими электронное управление, датчиками конечного положения. С помощью электронных блоков строятся электросхемы для управления электрораспределителями, с участием датчиков конечного положения, таких как герконы, индуктивные датчики и электромеханические.
Комплект компонентов "Пропорциональная гидравлика" позволяет проводить изучение принципов работы механизмов и устройств, использующих принципы пропорциональной гидравлики, а также управляющих гидравлических и электрических систем, используемых в автоматизированных производственных процессах.
Входящая в комплект поставки программа для моделирования гидросистем позволяет строить гидросхему совместно с электрической управляющей схемой и выполнять симуляцию их совместной работы. В процессе симуляции возможно проведение измерения давлений, расходов в различных точках пневмосистемы с построением соответствующих временных графиков. Также возможно введение неисправностей в пневмокомпоненты, с целью изучения поведения систем и дальнейшего устранения неисправности.
Стенд в составе со средством для моделирования и симуляции работы гидравлических схем позволяет с помощью модуля OPC-клиент осуществлять двусторонний обмен, с целью управления гидроаппаратами на стенде из ПО (например, для эмуляции работы ПЛК либо управлением ПЛК виртуальными объектами гидросистемы в ПО), а также проводить динамическое измерение и регистрацию параметров в гидросхеме.
Оборудование может применяться в процессе обучения в общеобразовательных учреждениях, учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков.
Состав
Учебно-методическое пособие
Гидроавтоматика:
1. Основы гидравлики и гидропривода.
2. Объемные насосы. Характеристика объемного нерегулируемого насоса.
3. Гидроцилиндры. Технические характеристики гидроцилиндра с односторонним штоком. Давление.
4. Гидроцилиндры. Технические характеристики гидроцилиндра с односторонним штоком. Объемный расход .
5. Объемные гидромоторы.
6. Гидрораспределители.
7. Регулируемый гидравлический дроссель.
8. Регулируемый гидравлический дроссель с обратным клапаном.
9. Регулятор расхода.
10. Предохранительный клапан прямого действия.
11. Компоновка и работа дифференциальной схемы.
12. Управляемый обратный клапан.
13. Синхронное управление прямым и обратным ходом гидроцилиндра с односторонним штоком.
Поиск и устранение неисправностей в гидравлических системах:
1. Гидроавтоматика, поиск и устранение неисправностей в гидравлических системах.
2. Предохранительный клапан прямого действия.
3. Регулятор расхода.
4. Неисправности при работе гидроцилиндров с односторонним штоком.
5. Неисправности при работе объемных гидромоторов.
6. Неисправности при управлении направлением движения потоков жидкости.
7. Неисправности при работе регулируемых гидравлических дросселей.
8. Неисправности при работе с управляемыми обратными клапанами.
9. Неисправности при регулировании скорости движения выходного звена.
10. Неисправности при работе с дифференциальной схемой.
11. Неисправности при работе схем последовательности.
Электрогидроавтоматика:
1. Основы электрогидроавтоматики.
2. Схемы управления без концевых выключателей. Сортировочное устройство.
3. Схемы управления без концевых выключателей. Непрямое управление гидрораспределителем.
4. Схемы управления без концевых выключателей. Цилиндр одностороннего действия.
5. Схемы управления без концевых выключателей. Цилиндр двустороннего действия. Самоподхват и "доминирующее выключение".
6. Схемы управления без концевых выключателей. Цилиндр двустороннего действия. Реле давления.
7. Схемы управления без концевых выключателей. Цилиндр двустороннего действия. Дифференциальная схема.
8. Схемы управления без концевых выключателей. Цилиндр двустороннего действия. Электрическая блокировка.
9. Схемы управления с концевыми выключателями. Электрические концевые выключатели.
10. Схемы управления с концевыми выключателями. Управление скоростью подачи.
11. Схемы управления с концевыми выключателями. Регулятор давления.
12. Схемы управления с концевыми выключателями. Разгрузка насоса.
13. Схемы управления с двумя исполнительными механизмами. Монтажное устройство.
Пропорциональная гидравлика:
1. Характеристическая кривая одноканального усилителя.
2. Пропорциональный предохранительный клапан.
3. Схемы управления давлением.
4. Характеристическая кривая двухканального усилителя.
5. Пропорциональный распределитель.
6. Схемы управления гидроцилиндром двустороннего действия.
7. Схемы управления гидромотором. Реверсирование.
8. Двухлинейный компенсатор давления.
9. Датчик перемещения.
10. Следящий гидропривод.
