продавался по цене
Если вам нужно по количеству больше, чем сейчас есть на складе, цену и срок доставки вам сообщат после обработки заказа.
Технические характеристики товара могут отличаться от указанных на сайте, уточняйте технические характеристики товара на момент покупки и оплаты. Вся информация на сайте о товарах носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ. Убедительно просим Вас при покупке проверять наличие желаемых функций и характеристик.
Комплектация

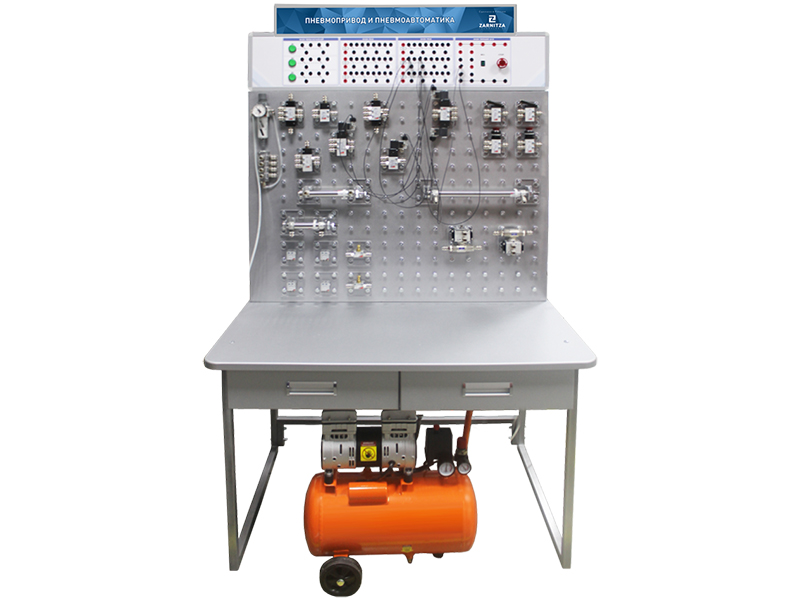

Типовой комплект учебного оборудования "Пневмопривод и пневмоавтоматика".
Комплект соединительных проводов и кабелей.
Вывеска с названием стенда.
Паспорт изделия.
Руководство по эксплуатации.
Методические указания по выполнению лабораторных работ.
Базовая комплектация:
Типовой комплект учебного оборудования "Пневмопривод и пневмоавтоматика"
1
Комплект соединительных проводов и кабелей
1
Технические характеристики
Габариты: не более 1500 х 800 х 1900 мм.
Масса: не более 100 кг.
Электропитание: 220 В., 50 Гц.
Потребляемая мощность: не более 200 Вт (без компрессора).
Назначение
Проведение лабораторных работ по дисциплинам: "Гидравлические и пневматические системы" и "Гидравлические и пневматические системы автомобилей и гаражного оборудования". Данное оборудование может применяться в образовательных учреждениях для получения практических и теоретических навыков по одноименным дисциплинам.
Состав
Рабочее место (на 2-3 чел.) с монтажной плитой.
Блок питания 24 В, 2 А (постоянный ток).
Реле, напряжение управления 24 В. – (6 шт.)
Кнопочный пост управления.
Тумба с ящиками для хранения пневмоаппаратуры – (2 шт.).
Фильтр-регулятор давления с манометром.
Коллектор.
Пневматический запирающий шаровой кран – (2 шт.).
Пневмоцилиндр одностороннего действия с пружинным возвратом с датчиком положения штока (ø25, L=50).
Пневмоцилиндр двустороннего действия с магнитным кольцом на поршне с тормозным демпфером в конце и начале хода с датчиками положения штока (ø25, L=150).
Пневмоцилиндр двустороннего действия с магнитным кольцом на поршне с тормозным демпфером в конце и начале хода с датчиком положения штока (ø25, L=250).
Нагрузочное устройство для пневмоцилиндра.
Дроссель с обратным клапаном – (2 шт.).
Элемент "И" – (3 шт.).
Элемент "ИЛИ" – (3 шт.).
Клапан быстрого выхлопа.
Распределитель 3/2 с роликовым толкателем нормально закрытого типа – (4 шт.).
Пневматическая кнопка 3/2 нормально закрытого типа – (3 шт.)
Распределитель с пневматическим управлением 3/2 с пружинным возвратом в исходное положение.
Распределитель с пневматическим управлением 5/2 с пружинным возвратом.
Распределитель 5/2 с двусторонним пневматическим управлением (бистабильный) – (2 шт.).
Распределитель с электромагнитным управлением 3/2 с пружинным возвратом в исходное положение.
Распределитель с электромагнитным управлением 5/2 с пружинным возвратом.
Распределитель 5/2 с двусторонним электромагнитным управлением (бистабильный).
Датчик положения штока пневмоцилиндра – (4 шт.).
Манометр – (3 шт.).
Набор трубопроводов со штуцерами.
Учебно-методическое пособие
Изучение работы блока подготовки воздуха с коллектором подвода питания к пневмосистемам.
Изучение работы пневматических распределителей.
Пневматические цилиндры одностороннего действия.
Пневматические цилиндры двустороннего действия.
Схемы пневмоприводов с дискретным управлением по положению. Применение конечных выключателей в схемах.
Схемы пневмоприводов с дискретным управлением по положению. Применение электрических конечных выключателей в схемах.
Дроссельное регулирование скорости пневмопривода. Схемы дроссельного регулирования: дросселирование в линии нагнетания и в линии выхлопа. Применение клапана быстрого выхлопа для увеличения скорости движения пневматического цилиндра.
Логическая операция повторения. Реализация логической функции пневматическими и электроконтактными устройствами.
Логическая операция инверсия ("НЕ"). Реализация логической функции пневматическими и электроконтактными устройствами.
Логическая операция дизъюнкция ("ИЛИ"). Реализация логической функции с помощью пневматических и электроконтактных устройств при использовании до 3 входных сигналов.
Применение логических операций при управлении исполнительным механизмом (пневмоцилиндром). Управление от нескольких пневматических входных сигналов с применением логических элементов "ИЛИ".
Логическая операция конъюнкция ("И"). Реализация логической функции с помощью пневматических и электрических устройств при использовании до 3 входных сигналов.
Применение логических операций при управлении исполнительным механизмом (пневмоцилиндром). Управление от нескольких электрических входных сигналов.
Применение логических операций при управлении исполнительным механизмом (пневмоцилиндром). Управление от нескольких пневматических входных сигналов с применением логических элементов "И" и "ИЛИ".
Применение логических операций при управлении исполнительным механизмом (пневмоцилиндром). Управление от нескольких электрических входных сигналов с применением логической функции "И".
Разработка пневматических схем с применением логических операций в различных сочетаниях. Реализация схем средствами пневмоавтоматики.
Разработка пневматических схем с применением логических операций в различных сочетаниях. Реализация схем средствами электроавтоматики.
Реализация на пневматических элементах схем "с самоподхватом" с использованием электроавтоматики.
Реализация на пневматических элементах схем "с самоподхватом".
Реализация на пневматических элементах триггера.
Разработка схем с управлением несколькими исполнительными механизмами средствами пневмоавтоматики. Последовательное управление.
Разработка схем с управлением несколькими исполнительными механизмами средствами электроавтоматики. Последовательное управление.
Синтез многотактных пневматических систем управления. Реализация на стендах пневматических систем управления.
Синтез многотактных пневматических систем управления. Разработка схем с управлением несколькими исполнительными механизмами средствами электроавтоматики.
Разработка схем с управлением несколькими исполнительными механизмами средствами пневмоавтоматики. Последовательное управление тремя пневматическими цилиндрами.
Разработка схем с управлением тремя пневматическими цилиндрами средствами электроавтоматики.Комплект поставки
