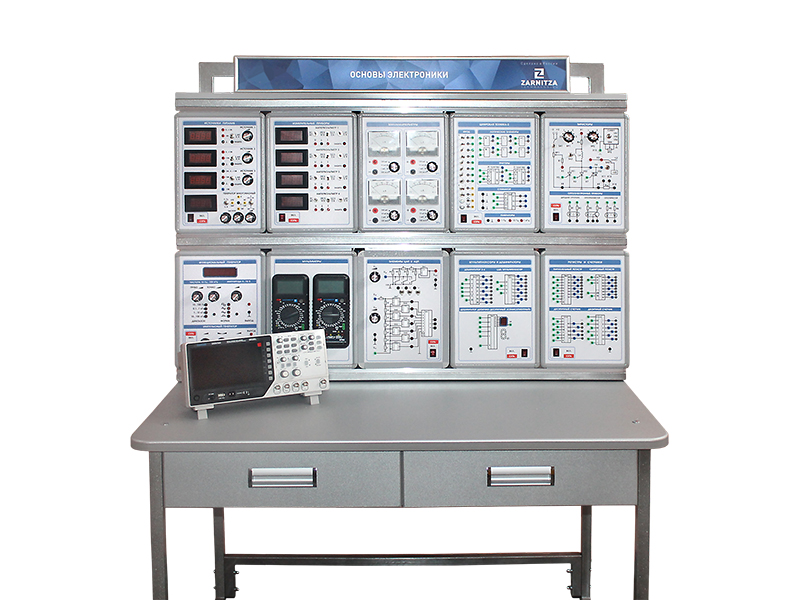

Комплект представляет собой изделие настольного исполнения с осциллографом.
Комплектация
Лабораторный стенд "Основы электроники".
Лабораторный стол с контейнером, двухуровневой и двухрядной рамой.
Комплект силовых кабелей и соединительных проводов.
Вывеска с названием стенда.
Паспорт изделия.
Руководство по эксплуатации.
Методические указания к проведению лабораторных работ.
Технические характеристики
Габариты: 1100 х 800 х 1600 мм.
Электропитание: 230 В, 50 Гц.
Потребляемая мощность: не более 100 Вт.
Масса: не более 50 кг.
Назначение
Комплект учебно-лабораторного оборудования "Основы электроники" (далее – стенд) предназначен для проведения лабораторно-практических занятий по курсу "Основы электроники" и обеспечивает изучение диодов, параметрических стабилизаторов напряжения; биполярных и полевых транзисторов, транзисторных усилительных каскадов на их основе; тиристоров, симисторов, запираемых тиристоров, управляемых и неуправляемых выпрямителей, различных видов преобразователей переменного напряжения; различных схем на базе операционных усилителей: инвертирующего и неинвертирующего усилителя, интегратора, компаратора и мультивибратора; оптоэлектронных приборов; комбинационных и последовательностных цифровых интегральных микросхем; счетчиков, сумматоров, регистров, дешифраторов, мультиплексоров, а также схем аналого-цифровых и цифро-аналоговых преобразователей (АЦП и ЦАП).
Состав
Комплект лабораторных модулей:
Источники питания.
Функциональный генератор. Импульсный генератор.
Измерительные приборы.
Осциллограф (цифровой двухканальный).
Мультиметры.
Миллиамперметры.
Цифровая техника.
Цифровая техника-2.
Операционный усилитель. Транзисторы.
Реактивные элементы. Резисторы/Активная нагрузка. Нелинейные элементы.
Диоды, резисторы, конденсаторы. Коннектор/Блок ввода-вывода.
Преобразователи напряжений.
Тиристоры/Оптоэлектронные приборы.
Регистры и счетчики.
Мультиплексоры и дешифраторы.
Элементы ЦАП и АЦП.
Учебно-методическое пособие
Раздел "Основы электроники"
1. Исследование диодов:
Исследование выпрямительного диода.
Исследование однополупериодного выпрямителя на полупроводниковом диоде.
Исследование диода Шоттки.
Исследование стабилитрона.
Исследование параметрического стабилизатора напряжения.
2. Исследование биполярного транзистора и усилительного каскада на биполярном транзисторе:
Исследование характеристик биполярного транзистора.
Исследование усилительного каскада на биполярном транзисторе в режиме класса А.
Исследование усилительного каскада на биполярном транзисторе в режиме класса В.
Исследование работы транзистора в ключевом режиме (класс Д).
3. Исследование полевого транзистора и транзисторного усилительного каскада:
Исследование характеристик полевого транзистора.
Исследование усилительного каскада на полевом транзисторе.
Исследование работы полевого транзистора в ключевом режиме.
4. Исследование аналоговых электронных устройств на операционном усилителе:
Исследование инвертирующего усилителя.
Исследование неинвертирующего усилителя.
Исследование активного фильтра нижних частот.
Исследование инвертирующего интегратора.
Исследование компаратора.
5. Исследование мультивибратора на операционном усилителе:
Исследование симметричного мультивибратора.
Исследование несимметричного мультивибратора.
6. Исследование логических элементов на интегральных микросхемах:
Исследование базового логического элемента И-НЕ.
Исследование логического элемента ИЛИ-НЕ.
Исследование логического элемента И.
Исследование логического элемента НЕ.
Исследование логического элемента ИЛИ.
Исследование логического элемента Исключающее ИЛИ.
7. Исследование триггеров и счетчиков на интегральных микросхемах:
Исследование JK-триггера.
Исследование двоичного четырехразрядного счетчика.
8. Исследование тиристоров.
9. Исследование однополупериодного управляемого выпрямителя.
10. Однофазный выпрямитель и сглаживающие фильтры:
Исследование работы однофазного выпрямителя в режиме холостого хода.
Исследование работы выпрямителя без сглаживающих фильтров.
Исследование влияния на выпрямленное напряжение сглаживающих фильтров (емкостного, индуктивного и индуктивно-емкостного).
11. Исследование трехфазных схем выпрямления:
Трехфазный выпрямитель с нулевым выводом.
Трехфазный мостовой выпрямитель (схема Ларионова).
12. Исследование самовосстанавливающегося предохранителя.
13. Исследование тиристоров различных типов.
14. Исследование оптоэлектронных приборов: оптотранзистора, диодной оптопары и оптотиристора.
15. Исследование преобразователей – регуляторов постоянного напряжения с широтно-импульсным управлением (понижающего, повышающего и инвертирующего):
Исследование понижающего транзисторного преобразователя – регулятора постоянного напряжения с широтно-импульсным управлением.
Исследование повышающего транзисторного преобразователя – регулятора постоянного напряжения с широтно-импульсным управлением.
Исследование инвертирующего транзисторного преобразователя – регулятора постоянного напряжения с широтно-импульсным управлением.
16. Последовательное соединение конденсатора и катушки индуктивности. Понятие о резонансе напряжений.
17. Параллельное соединение конденсатора и катушки индуктивности. Понятие о резонансе токов.
18. Изучение принципов работы и построения ЦАП и АЦП.
19. Изучение цап на основе матрицы R-2R.
20. Изучение работы схемы последовательного преобразования "Цифра-Аналог-Цифра".
Раздел "Исследование комбинационных цифровых интегральных микросхем"
21. Изучение основных и базовых логических элементов.
22. Изучение сумматоров.
23. Изучение мультиплексоров.
24. Изучение дешифраторов.
Раздел "Исследование последовательностных схем"
25. Изучение триггеров.
26. Изучение счетчиков.
27. Изучение регистровКомплект поставки
