продавался по цене
Если вам нужно по количеству больше, чем сейчас есть на складе, цену и срок доставки вам сообщат после обработки заказа.
Технические характеристики товара могут отличаться от указанных на сайте, уточняйте технические характеристики товара на момент покупки и оплаты. Вся информация на сайте о товарах носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ. Убедительно просим Вас при покупке проверять наличие желаемых функций и характеристик.
Аппаратная часть комплекта оборудования выполнена по модульному принципу. Исполнение настольное ручное с осциллографом.
Комплектация

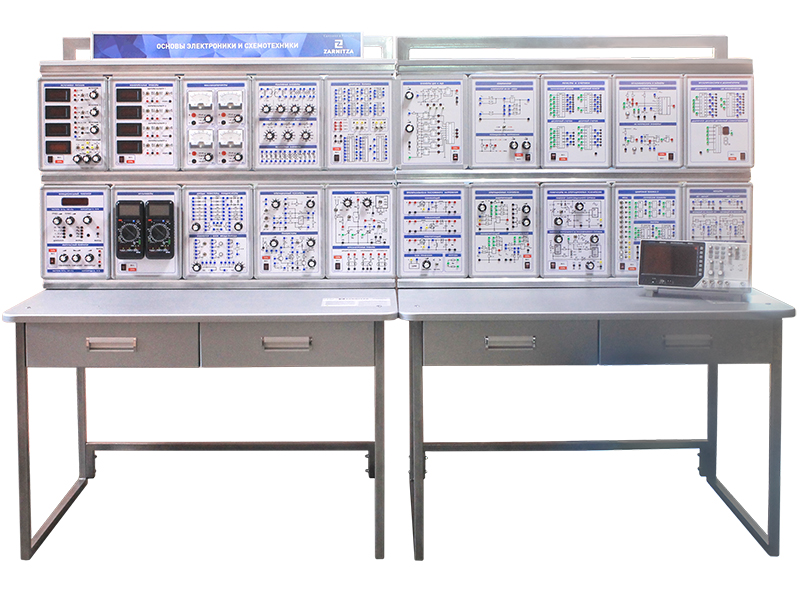

Лабораторный стенд "Основы электроники и схемотехники".
Лабораторный стол с контейнером, двухуровневой и двухрядной рамой (2 шт.).
Комплект силовых кабелей и соединительных проводов.
Вывеска с названием стенда.
Паспорт изделия.
Руководство по эксплуатации.
Методические указания к проведению лабораторных работ.
Технические характеристики
Габариты: 2200 х 800 х 1600 мм.
Электропитание: 220 В, 50 Гц.
Потребляемая мощность: не более 100 Вт.
Масса: не более 80 кг.
Назначение
Комплект учебно-лабораторного оборудования "Основы электроники и схемотехники" предназначен для проведения лабораторно-практических занятий по курсам "Основы электроники" и "Схемотехника", обеспечивает изучение аналоговых интегральных устройств, полупроводниковых приборов, неуправляемых и управляемых выпрямительных устройств, активных и пассивных фильтров, генераторов, детекторов, формирователей импульсов на базе операционного усилителя, основ аналоговой и цифровой техники, оптоэлектронных приборов, источников вторичного электропитания, цифро-аналоговых и аналого-цифровых преобразователей.
Состав
Комплект лабораторных модулей:
Источники питания.
Функциональный генератор. Импульсный генератор.
Измерительные приборы.
Осциллограф (цифровой двухканальный).
Мультиметры.
Миллиамперметры.
Цифровая техника.
Цифровая техника-2.
Операционный усилитель. Транзисторы.
Реактивные элементы. Резисторы/Активная нагрузка. Нелинейные элементы.
Диоды, резисторы, конденсаторы. Коннектор/Блок ввода-вывода.
Преобразователи напряжений.
Тиристоры/Оптоэлектронные приборы.
Регистры и счетчики.
Мультиплексоры и дешифраторы.
Элементы ЦАП и АЦП.
Компаратор.
Звенья обратной связи.
Мультивибраторы и таймеры.
Операционные усилители.
Фильтры.
Генераторы на операционных усилителях.
Устройства на операционных усилителях.
Учебно-методическое пособие
Раздел "Основы электроники"
1. Исследование диодов:
Исследование выпрямительного диода.
Исследование однополупериодного выпрямителя на полупроводниковом диоде.
Исследование диода Шоттки.
Исследование стабилитрона.
Исследование параметрического стабилизатора напряжения.
2. Исследование биполярного транзистора и усилительного каскада на биполярном транзисторе:
Исследование характеристик биполярного транзистора.
Исследование усилительного каскада на биполярном транзисторе в режиме класса А.
Исследование усилительного каскада на биполярном транзисторе в режиме класса В.
Исследование работы транзистора в ключевом режиме (класс Д).
3. Исследование полевого транзистора и транзисторного усилительного каскада:
Исследование характеристик полевого транзистора.
Исследование усилительного каскада на полевом транзисторе.
Исследование работы полевого транзистора в ключевом режиме.
4. Исследование аналоговых электронных устройств на операционном усилителе:
Исследование инвертирующего усилителя.
Исследование неинвертирующего усилителя.
Исследование активного фильтра нижних частот.
Исследование инвертирующего интегратора.
Исследование компаратора.
5. Исследование мультивибратора на операционном усилителе:
Исследование симметричного мультивибратора.
Исследование несимметричного мультивибратора.
6. Исследование логических элементов на интегральных микросхемах:
Исследование базового логического элемента И-НЕ.
Исследование логического элемента ИЛИ-НЕ.
Исследование логического элемента И.
Исследование логического элемента НЕ.
Исследование логического элемента ИЛИ.
Исследование логического элемента Исключающее ИЛИ.
7. Исследование триггеров и счетчиков на интегральных микросхемах:
Исследование JK-триггера.
Исследование двоичного четырехразрядного счетчика.
8. Исследование тиристоров.
9. Исследование однополупериодного управляемого выпрямителя.
10. Однофазный выпрямитель и сглаживающие фильтры:
Исследование работы однофазного выпрямителя в режиме холостого хода.
Исследование работы выпрямителя без сглаживающих фильтров.
Исследование влияния на выпрямленное напряжение сглаживающих фильтров (емкостного, индуктивного и индуктивно-емкостного).
11. Исследование трехфазных схем выпрямления:
Трехфазный выпрямитель с нулевым выводом.
Трехфазный мостовой выпрямитель (схема Ларионова).
12. Исследование самовосстанавливающегося предохранителя.
13. Исследование тиристоров различных типов.
14. Исследование оптоэлектронных приборов: оптотранзистора, диодной оптопары и оптотиристора.
15. Исследование преобразователей – регуляторов постоянного напряжения с широтно-импульсным управлением (понижающего, повышающего и инвертирующего):
Исследование понижающего транзисторного преобразователя – регулятора постоянного напряжения с широтно-импульсным управлением.
Исследование повышающего транзисторного преобразователя – регулятора постоянного напряжения с широтно-импульсным управлением.
Исследование инвертирующего транзисторного преобразователя – регулятора постоянного напряжения с широтно-импульсным управлением.
16. Последовательное соединение конденсатора и катушки индуктивности. Понятие о резонансе напряжений.
17. Параллельное соединение конденсатора и катушки индуктивности. Понятие о резонансе токов.
18. Изучение принципов работы и построения ЦАП И АЦП.
19. Изучение ЦАП на основе матрицы R-2R.
20. Изучение работы схемы последовательного преобразования "Цифра-Аналог-Цифра".
Раздел "Исследование комбинационных цифровых интегральных микросхем"
21. Изучение основных и базовых логических элементов.
22. Изучение сумматоров.
23. Изучение мультиплексоров.
24. Изучение дешифраторов.
Раздел "Исследование последовательностных схем"
25. Изучение триггеров.
26. Изучение счетчиков.
27. Изучение регистров.
Раздел "Схемотехника"
28. Исследование генератора синусоидальных напряжений на операционном усилителе.
29. Исследование генераторов напряжения треугольной и пилообразной формы.
30. Исследование устройств выборки-хранения и пикового детектора.
31. Исследование схем включения операционного усилителя.
32. Исследование характеристик пассивных и активных фильтров.
33. Исследование амплитудно-частотных и фазо-частотных характеристик звеньев обратной связи.
34. Исследование работы компаратора.
35. Исследование характеристик автогенератора, одновибратора и мультивибратораКомплект поставки
