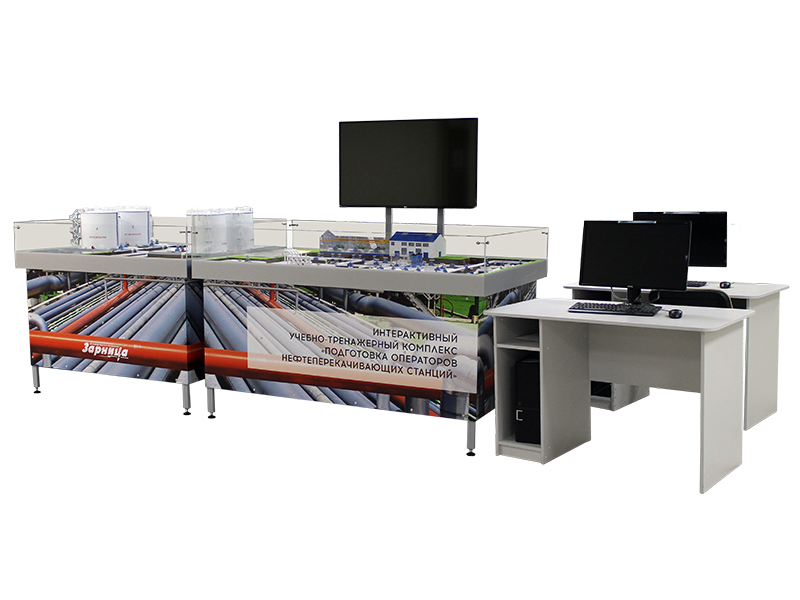

Учебно-тренажерный комплекс представляет собой комплект интерактивного оборудования, разработанного в соответствии с действующими руководящими документами (РД) по автоматизации и телемеханизации технологического оборудования площадочных и линейных объектов магистральных нефтепроводов и нефтепродуктопроводов.
Базовая комплектация:
Светодинамический 3D-макет нефтеперекачивающей станции с основанием
1
Светодинамический 3D-макет резервуарного парка с основанием
1
ЖК-дисплей (диагональ не менее 42")
2
Компьютерный стол
3
Персональный компьютер (АРМ преподавателя)
1
Персональный компьютер (АРМ оператора НПС)
1
Персональный компьютер (АРМ оператора РП)
1
Комплект: (клавиатура + мышь)
3
Электронный носитель информации с установочным комплектом программного обеспечения для АРМ преподавателя и ученика и документацией
1
Комплект соединительных проводов и кабелей
1
Комплектация
Светодинамический 3D-макет нефтеперекачивающей станции с основанием.
Светодинамический 3D-макет резервуарного парка с основанием.
ЖК-дисплей (диагональ не менее 42") (2 шт.).
Компьютерный стол (3 шт.).
Персональный компьютер (АРМ преподавателя).
Персональный компьютер (АРМ оператора НПС).
Персональный компьютер (АРМ оператора РП).
Комплект: клавиатура + мышь (3 шт.).
Электронный носитель информации с установочным комплектом программного обеспечения для АРМ преподавателя и ученика и документацией.
Комплект соединительных проводов и кабелей.
Паспорт изделия.
Руководство по эксплуатации.
Технические характеристики
Габариты:
- интерактивный 3D-макет НПС: 1800 х 1100 х 2600 мм;
- интерактивный 3D-макет РП: 1400 х 1100 х 2600 мм;
- АРМ преподавателя: 1200 х 600 х 1400 мм;
- АРМ оператора НПС: 1200 х 600 х 1400 мм;
- АРМ оператора РП: 1200 х 600 х 1400 мм.
Масса: 350 кг.
Электропитание: 220 В, 50 Гц.
Потребляемая мощность: не более 2000 Вт.
Назначение
Учебно-тренажерный комплекс предназначен для изучения технологии перекачки, хранения нефти и управления технологическим оборудованием учащимися по специальности "Эксплуатация и обслуживание объектов транспорта и хранения нефти, газа и продуктов переработки".
Состав
Интерактивный 3D-макет нефтеперекачивающей станции (НПС) представляет собой модель нефтеперекачивающей станции с имитацией нефтепроводов, запорной арматуры, позволяющую наглядно отображать различные режимы работы станции, включая возникновение аварийных ситуаций. Макет оборудован ЖК-дисплеем для отображения состояния автоматизированного рабочего места оператора станции в реальном времени.
На макете расположены модели:
Основных зданий нефтеперекачивающей станции.
Камер приема-пуска технологического оборудования.
Фильтров грязеуловителей.
Технологических трубопроводов (наземных и подземных) с задвижками и обратными клапанами.
Подпорных и магистральных насосных агрегатов.
Узла учета нефти.
Системы сглаживания волн давления.
Емкости сбора утечек.
Интерактивный 3D-макет резервуарного парка представляет собой макет с 4 резервуарами, имитацией запорной арматуры, нефтепроводов и нефтепродуктопроводов, оборудования резервуарного парка. Макет оборудован ЖК-дисплеем для отображения состояния автоматизированного рабочего места оператора резервуарного парка в реальном времени. На макете расположены модели:
Резервуаров с жесткой крышей (РВС).
Резервуаров с плавающим понтоном (РВСП).
Системы размыва донных осадков.
Технологических трубопроводов с задвижками.
Обваловки резервуарного парка.
Программируемый логический контроллер (ПЛК), обеспечивающий эмуляцию работы микропроцессорной системы автоматики (МПСА) комплекса нефтеперекачивающей станции, согласно с действующими РД.
Автоматизированное рабочее место преподавателя на базе персонального компьютера, обеспечивающее задание конфигурации и управление эмулятором МПСА оборудования. АРМ позволяет устанавливать исходные конфигурации оборудования станции, аварийные режимы, неисправности оборудования. Программное обеспечение имеет встроенный конструктор сценариев для создания динамических процессов на станции, которые могут быть использованы для создания внештатных ситуаций при обучении операторов НПС и РП.
Автоматизированное рабочее место оператора НПС на базе персонального компьютера, обеспечивающее управление станцией, включение и выключение агрегатов, управление задвижками, контроль параметров НПС (давления в трубопроводах, температуры). Программное обеспечение позволяет вести тренды параметров, а также журнал действий и сообщений обо всех ситуациях и изменениях на станции.
Автоматизированное рабочее место оператора РП на базе персонального компьютера, обеспечивающее управление резервуарным парком.
Учебно-методическое пособие
