Описание
Исполнение: настольное, модульное.
Комплектация

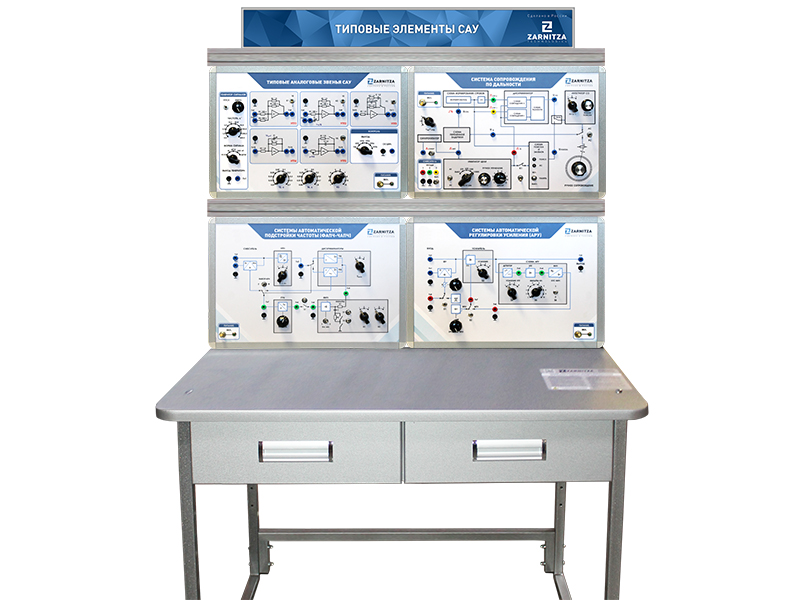

Лабораторный стенд "Типовые элементы САУ".
Персональный компьютер
Цифровой USB-осциллограф.
Генератор сигналов.
Паспорт изделия.
Руководство по эксплуатации.
Методические рекомендации по проведению лабораторных работ.
Технические характеристики
Габариты лабораторного стола: 930 х 800 х 1600 мм.
Габариты модулей: 440 х 300 х 130 мм.
Масса: не более 50 кг.
Электропитание: 220 В, 50 Гц.
Потребляемая мощность от сети: не более 100 Вт.
Назначение
Комплект учебно-лабораторного оборудования "Типовые элементы САУ" (далее – стенд) предназначен для изучения типовых звеньев систем автоматического управления САУ и систем автоматического слежения САС, построенных с их использованием. Комплект позволяет изучить аналоговые типовые звенья систем радиоавтоматики, базовые элементы систем автоматического слежения по дальности (АСД), типовые схемы фазовой (ФАПЧ) и частотной (ЧАПЧ) автоподстройки частоты, типовые схемы автоматического регулирования уровня (АРУ). Комплект позволяет проводить моделирование и отладку работы типовых звеньев систем автоматического управления с использованием элементов цифровых интегральных схем с программируемой логикой.
Состав
Модуль "Системы автоматической регулировки усиления (АРУ)".
Модуль "Типовые аналоговые звенья САУ".
Модуль "Система сопровождения по дальности".
Модуль "Системы автоматической подстройки частоты (ФАПЧ-ЧФПЧ)".
Учебно-методическое пособие
Исследование типовых звеньев САУ.
Исследование качества САУ в переходном и установившемся режимах.
Исследование влияния коррекции на показатели качества САУ.
Определение максимального значения коэффициента усиления Кус макс усилителя.
Снятие регулировочных характеристик схемы "усилителя".
Определение коэффициента усиления УПТ КУПТ.
Снятие и построение амплитудной характеристики усилителя (зависимость Uвых от Uвх) при разомкнутой петле АРУ и максимальном усилении.
Снятие и построение амплитудной характеристики усилителя (зависимость Uвых от Uвх) при замкнутой петле АРУ.
Исследование влияния постоянной времени ФНЧ на работу системы АРУ при усилении АМ напряжения.
Снятие амплитудно-частотной характеристики схемы ЧД.
Определение полосы захвата и удержания Fпч.
Определение постоянной времени Ԏ фильтра низкой частоты и влияние ФНЧ на работу АПЧ.
Снятие регулировочной характеристики схемы ГУН.
Снятие характеристики схемы фазовой автоподстройки частоты Uфд=F(fоп), определение частоты захвата и удержания.
Исследование статической характеристики элементов системы АСД.
Исследование показателей качества системы АСД в установившемся режиме при регулярных воздействиях.Комплект поставки
Исполнение: настольное, модульное.
Комплектация
Лабораторный стенд "Типовые элементы САУ".
Персональный компьютер
Цифровой USB-осциллограф.
Генератор сигналов.
Паспорт изделия.
Руководство по эксплуатации.
Методические рекомендации по проведению лабораторных работ.
Технические характеристики
Габариты лабораторного стола: 930 х 800 х 1600 мм.
Габариты модулей: 440 х 300 х 130 мм.
Масса: не более 50 кг.
Электропитание: 220 В, 50 Гц.
Потребляемая мощность от сети: не более 100 Вт.
Назначение
Комплект учебно-лабораторного оборудования "Типовые элементы САУ" (далее – стенд) предназначен для изучения типовых звеньев систем автоматического управления САУ и систем автоматического слежения САС, построенных с их использованием. Комплект позволяет изучить аналоговые типовые звенья систем радиоавтоматики, базовые элементы систем автоматического слежения по дальности (АСД), типовые схемы фазовой (ФАПЧ) и частотной (ЧАПЧ) автоподстройки частоты, типовые схемы автоматического регулирования уровня (АРУ). Комплект позволяет проводить моделирование и отладку работы типовых звеньев систем автоматического управления с использованием элементов цифровых интегральных схем с программируемой логикой.
Состав
Модуль "Системы автоматической регулировки усиления (АРУ)".
Модуль "Типовые аналоговые звенья САУ".
Модуль "Система сопровождения по дальности".
Модуль "Системы автоматической подстройки частоты (ФАПЧ-ЧФПЧ)".
Учебно-методическое пособие
Исследование типовых звеньев САУ.
Исследование качества САУ в переходном и установившемся режимах.
Исследование влияния коррекции на показатели качества САУ.
Определение максимального значения коэффициента усиления Кус макс усилителя.
Снятие регулировочных характеристик схемы "усилителя".
Определение коэффициента усиления УПТ КУПТ.
Снятие и построение амплитудной характеристики усилителя (зависимость Uвых от Uвх) при разомкнутой петле АРУ и максимальном усилении.
Снятие и построение амплитудной характеристики усилителя (зависимость Uвых от Uвх) при замкнутой петле АРУ.
Исследование влияния постоянной времени ФНЧ на работу системы АРУ при усилении АМ напряжения.
Снятие амплитудно-частотной характеристики схемы ЧД.
Определение полосы захвата и удержания Fпч.
Определение постоянной времени Ԏ фильтра низкой частоты и влияние ФНЧ на работу АПЧ.
Снятие регулировочной характеристики схемы ГУН.
Снятие характеристики схемы фазовой автоподстройки частоты Uфд=F(fоп), определение частоты захвата и удержания.
Исследование статической характеристики элементов системы АСД.
Исследование показателей качества системы АСД в установившемся режиме при регулярных воздействиях.Комплект поставки
