Комплектация

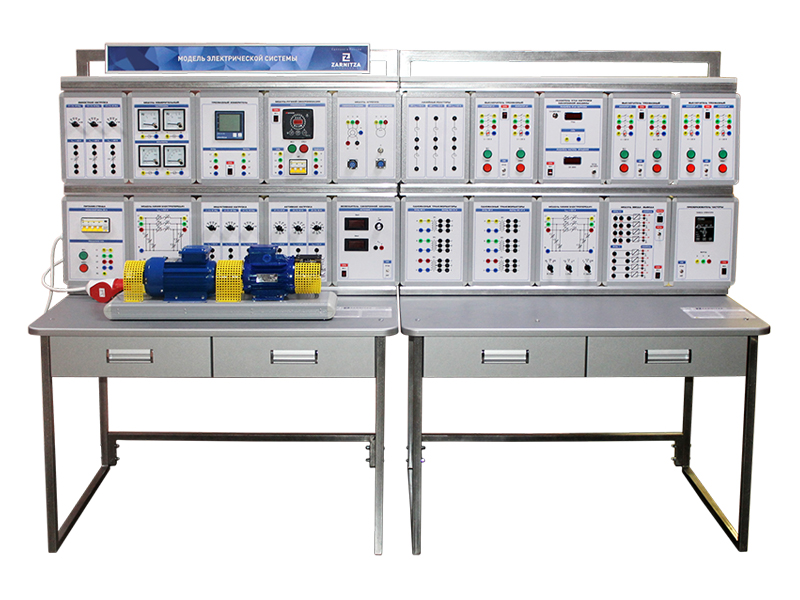

Лабораторный стенд "Модель электрической системы" (МЭС-СР-1).
Электромашинный агрегат с оптическим энкодером.
Лабораторный стол с двухсекционным контейнером и двухуровневой рамой (2 шт.).
Стол с планшетным моноблоком "Виртуальный учитель".
Программное обеспечение "Менеджер эксперимента" (диск).
Комплект соединительных проводов и кабелей.
Вывеска с названием стенда.
Паспорт изделия.
Руководство по эксплуатации.
Методические указания по выполнению лабораторных работ.
Базовая комплектация:
Модуль "Активная нагрузка"
1
Модуль "Возбудитель синхронной машины"
1
Модуль "Выключатель трехфазный"
3
Модуль "Емкостная нагрузка"
1
Модуль "Индуктивная нагрузка"
1
Модуль "Модель линии электропередач"
2
Модуль "Модуль агрегата"
1
Модуль "Модуль ввода – вывода"
1
Модуль "Модуль измерительный"
1
Модуль "Модуль синхронизации"
1
Модуль "Однофазные трансформаторы"
2
Модуль "Питание стенда"
1
Модуль "Преобразователь частоты"
1
Модуль "Трехфазный измеритель"
1
Модуль "Линейные реакторы"
1
Модуль "Указатель угла нагрузки синхронной машины"
1
Электромашинный агрегат с оптическим энкодером
1
Лабораторный стол с двухсекционным контейнером и двухуровневой рамой
2
Стол с планшетным моноблоком "Виртуальный учитель"
1
Программное обеспечение "Менеджер эксперимента" (диск)
1
Комплект соединительных проводов и кабелей
1
Технические характеристики
Габариты: не более 3050 х 850 х 1750 мм.
Масса: не более 150 кг.
Электропитание: 380 В., 50 Гц.
Потребляемая мощность: 500 Вт.
Назначение
Комплект учебно-лабораторного оборудования "Модель электрической системы" МЭС-СР-1 позволяет исследовать процесс синхронизации натурного генератора электрической энергии с сетью промышленной частоты, электромагнитные и электромеханические переходные процессы в электроэнергетической системе, режимы работы линий электропередач с односторонним и двухсторонним питанием, исследовать факторы, влияющие на потери электрической энергии в распределительных сетях, изучить способ регулирования напряжения путем поперечной емкостной компенсации, экспериментально определить основные показатели качества электроэнергии, изучить принципы действия и настройки устройств релейной защиты и автоматики, моделировать работу автоматического управления и защиты.
Состав
Комплект лабораторных модулей:
Возбудитель синхронной машины.
Выключатель трехфазный (3 шт.).
Емкостная нагрузка.
Индуктивная нагрузка.
Модель линии электропередач (2 шт.).
Модуль агрегата.
Модуль ввода-вывода.
Модуль измерительный.
Модуль синхронизации.
Однофазные трансформаторы (2 шт.).
Питание стенда.
Преобразователь частоты.
Трехфазный измеритель.
Активная нагрузка.
Линейный реактор.
Указатель угла нагрузки синхронной машины.
Учебно-методическое пособие
Раздел "Переходные процессы в электроэнергетических системах"
Переходный процесс при симметричном коротком замыкании в электрической сети, питающейся от источника практически бесконечной мощности.
Переходный процесс при несимметричных коротких замыканиях в электрической сети, питающейся от источника практически бесконечной мощности.
Переходный процесс при обрыве фазы в электрической сети, питающейся от источника практически бесконечной мощности.
Переходный процесс при двойном замыкании на землю в электрической сети с изолированной нейтралью, питающейся от источника практически бесконечной мощности.
Переходный процесс при подключении к сети ненагруженного трансформатора.
Переходной процесс в одномашинной электрической системе при подключении синхронного генератора методом точной синхронизации.
Переходной процесс в одномашинной электрической системе при подключении синхронного генератора методом самосинхронизации.
Снятие угловых характеристик и определение предела активной мощности синхронного генератора.
Исследование влияния на устойчивость синхронного генератора известных видов коротких замыканий.
Исследование влияния на динамическую устойчивость натурного синхронного генератора длительности короткого замыкания в электроэнергетической системе.
Исследование влияния нагрузки синхронного генератора на предельное время отключения короткого замыкания.
Раздел "Передача и качество электрической энергии в СЭС"
Измерение параметров установившегося режима электрической сети с односторонним питанием.
Измерение параметров установившегося режима электрической сети с двусторонним питанием.
Потери электрической энергии в распределительных сетях.
Регулирование напряжения путем поперечной компенсации реактивной мощности с помощью конденсаторной батареи.
Определение влияния отклонения напряжения на мощность, потребляемую активной нагрузкой.
Определение влияния отклонения напряжения на мощность, потребляемую индуктивной нагрузкой.
Определение влияния отклонения напряжения на мощность, потребляемую емкостной нагрузкой.
Измерение показателей качества электрической энергии.
Раздел "Релейная защита в электроэнергетических системах"
Токовая отсечка двух линий электропередачи с односторонним питанием.
Максимальная токовая защита двух линий электропередачи с односторонним питанием.
Максимальная токовая защита с пуском по напряжению линии электропередач с односторонним питанием.
Максимальная токовая защита с ограниченно зависимой выдержкой времени линии электропередач с односторонним питанием.
Токовая направленная защита линий электропередачи в кольцевой сети.
Защита от замыканий на землю в сети с большим током замыкания на землю.
Защита от замыканий на землю в сети с малым током замыкания на землю.
Продольная дифференциальная защита линии электропередачи.
Поперечная дифференциальная защита параллельных линий электропередачи.
Дистанционная защита линий электропередачи в сети с двусторонним питанием.
Дифференциальная защита сборных шин.
Токовая отсечка сборных шин.
Дистанционная защита сборных шин.
Дифференциальная защита трансформатора.
Максимальная токовая защита трансформатора.
Токовая защита обратной последовательности трансформатора.
Токовая защита нулевой последовательности трансформатора.
Устройство резервирования отказов выключателей (УРОВ).
Дифференциальная защита генератора.
Защита генератора от сверхтоков и перегрузок.
Дифференциальная защита блока генератор-трансформатор.
Максимальная токовая защита асинхронного двигателя.
Дифференциальная защита асинхронного двигателя.
Защита асинхронного двигателя от понижения напряжения.
Раздел "Автоматизация электроэнергетических систем"
Автоматическое повторное включение линии электропередачи.
Автоматическое включение резерва питающего присоединения.
Автоматическое включение резерва секционного выключателя.
Автоматическое управление включением синхронного генератора на параллельную работу по способу самосинхронизации.
Автоматическое управление включением синхронного генератора на параллельную работу по способу точной синхронизации.
Автоматическое регулирование напряжения и реактивной мощности изменением возбуждения синхронного генератора.
Автоматическое регулирование частоты автономной электрической системы.
Автоматическое регулирование активной мощности синхронного генератора, работающего параллельно с электрической системой бесконечной мощности.Комплект поставки
