Лабораторный стенд представляет собой изделие стендового модульного исполнения.
Базовая комплектация:
Модуль "Функциональный генератор"
1
Модуль "Модуль питания"
1
Модуль "Испытатель температуры и давления"
1
Модуль "Наборное поле"
1
Модуль "Датчики скорости"
1
Модуль "Модуль измерения"
1
Модуль "Мультиметры"
1
Модуль "Измерительные приборы"
1
Лабораторный стол с двухсекционным контейнером и двухуровневой рамой
1
Мультиметр Sanwa PC5000a
1
Бесконтактный тахометр
1
Одноканальный осциллограф
1
Магазин сопротивлений Р33
1
Магазин сопротивлений ITС8
1
Комплект соединительных проводов и кабелей
1
Комплектация

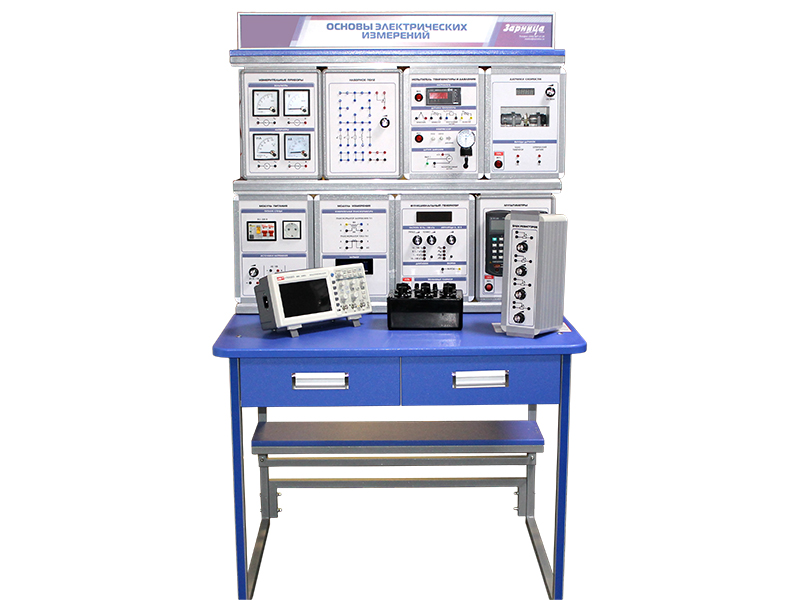

Лабораторный стенд "Основы электрических измерений".
Лабораторный стол с двухсекционным контейнером и двухуровневой рамой.
Мультиметр Sanwa PC5000a или аналог.
Бесконтактный тахометр.
Одноканальный осциллограф.
Магазин сопротивлений Р33.
Магазин сопротивлений ITС8.
Комплект соединительных проводов и кабелей.
Вывеска с названием стенда.
Паспорт изделия.
Руководство по эксплуатации.
Методические указания по выполнению лабораторных работ.
Технические характеристики
Габариты: не более 930 х 750 х 1610 мм.
Масса: не более 50 кг.
Электропитание: 220 В, 50 Гц.
Потребляемая мощность от сети: не более 100 Вт.
Класс защиты от поражения эл. током – I.
Назначение
Комплект учебно-лабораторного оборудования "Основы электрических измерений" (далее стенд) предназначен для проведения лабораторно-практических занятий по одноименной дисциплине и обеспечивает изучение аналоговых и цифровых измерительных приборов (калибровка, прямые и косвенные измерения, расширение пределов измерения, погрешность измерения), проведение измерений электрических величин в цепях постоянного и переменного тока (ток, напряжение, сопротивление, мощность), а также изучение датчиков скорости, температуры и давления.
Оборудование может применяться для обучения в учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по дисциплине "Электрические измерения". Оборудование может быть также использовано на семинарах и курсах повышения квалификации кадров.
Состав
Комплект лабораторных модулей:
Функциональный генератор.
Модуль питания.
Испытатель температуры и давления.
Наборное поле.
Датчики скорости.
Модуль измерения.
Мультиметры.
Измерительные приборы.
Учебно-методическое пособие
1. Измерения в цепях постоянного тока:
Прямые измерения напряжения и тока аналоговым и цифровым приборами.
Определение полярности напряжения и направления тока по показаниям приборов.
Косвенные измерения напряжения и тока.
Расширение пределов измерения амперметров и вольтметров с помощью шунтов и добавочных сопротивлений.
Калибровка аналогового амперметра и вольтметра.
Определение методической погрешности измерений, обусловленной влиянием приборов.
Оценка величины сопротивления аналоговых и цифровых приборов.
Измерение ЭДС источника с высоким внутренним сопротивлением компенсационным методом.
2. Измерения в цепях переменного тока:
Прямые измерения синусоидальных напряжений и токов.
Прямые измерения несинусоидальных напряжений и токов.
Оценка влияния формы и постоянной составляющей напряжения и тока на показания приборов.
Оценка верхней границы частотного диапазона измерительных приборов.
Расширение пределов измерения амперметров и вольтметров с помощью трансформаторов тока и напряжения.
Оценка влияния нагрузки на погрешность трансформаторов тока и напряжения.
3. Измерение мощности в цепях постоянного и переменного тока:
Косвенное измерение мощности методом амперметра и вольтметра.
Определение методической погрешности измерений мощности, обусловленной влиянием приборов.
Выбор оптимальной схемы подключения приборов с целью минимизации методической погрешности измерений мощности
Калибровка ваттметра на постоянном токе с помощью образцовых амперметра и вольтметра.
Прямое измерение активной мощности в цепи синусоидального тока.
Косвенное измерение полной мощности, реактивной мощности и коэффициента мощности в цепях синусоидального тока с активной, активно-индуктивной и активно-емкостной нагрузками.
Прямое измерение активной мощности и косвенное измерение полной мощности, реактивной мощности и коэффициента мощности в цепях с несинусоидальными напряжениями и токами.
4. Измерение электрического сопротивления в цепях постоянного тока:
Прямое измерение электрического сопротивления аналоговым и цифровым мультиметрами.
Косвенное измерение электрического сопротивления методом амперметра и вольтметра.
Определение методической погрешности измерения электрического сопротивления, обусловленной влиянием приборов.
Сборка, испытание и калибровка аналогового омметра.
Сборка и испытание мостовой схемы измерения электрического сопротивления.
Измерение электрического сопротивления равноплечим и неравноплечим уравновешенными мостами.
Измерение электрического сопротивления методом замещения.
5. Измерение параметров элементов электрических цепей при синусоидальном напряжении:
Косвенные измерения полного, активного и реактивного сопротивления пассивного двухполюсника при синусоидальном напряжении.
Определение параметров схемы замещения элемента (RL или RC) по результатам совместных измерений при нескольких частотах синусоидального напряжения.
Измерение параметров элементов электрических цепей с помощью мостов переменного тока.
Прямые измерения параметров цепи при последовательном или параллельном соединении ее элементов.
6. Измерения с помощью электронного осциллографа:
Измерение параметров переменных напряжений и токов с помощью осциллографа в режиме линейной развертки (Y – t).
Измерения фазы и частоты с помощью осциллографа в режиме X – Y.
7. Электрические измерения неэлектрических величин:
Измерение температуры.
Сборка и испытание неуравновешенной мостовой схемы измерения температуры с помощью термопреобразователя сопротивления.
Испытание трехпроводной схемы подключения термопреобразователя.
Измерения давления.
Измерения скорости вращения.Комплект поставки
