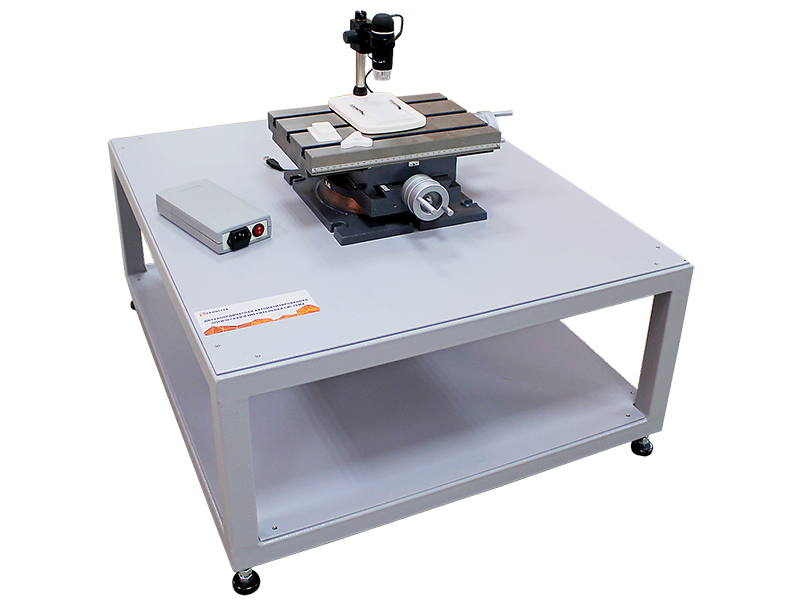

Комплект учебно-лабораторного оборудования "Двухкоординатная автоматизированная оптическая измерительная система" состоит из двухкоординатного механического узла для измерений с ручным управлением, на который установлен штатив с оптическим электронным микроскопом. Также координатный стол оснащен линейными энкодерами для контроля точного перемещения поверхности стола в двухкоординатной системе. Встроенный модуль подсветки обеспечивает равномерное освещение исследуемой детали.
Управление комплексом и проводимые измерения осуществляются с помощью ПК с предустановленным программным обеспечением. Взаимодействие ПК и комплекса осуществляется с помощью электронного управляющего модуля.
Комплектация
Лабораторный стенд "Двухкоординатная автоматизированная оптическая измерительная система".
Персональный компьютер с предустановленным программным обеспечением.
Паспорт изделия.
Руководство по эксплуатации.
Методические рекомендации для проведения лабораторных работ.
Технические характеристики
Габариты: 765 х 850 х 620 мм.
Электропитание: 220 В, 50 Гц.
Потребляемая мощность: 200 Вт.
Масса: 90 кг.
Назначение
Комплект учебно-лабораторного оборудования "Двухкоординатная автоматизированная оптическая измерительная система" предназначен для измерения геометрических параметров объектов (деталей) путем измерения координат отдельных точек поверхностей объекта в принятой системе координат (прямоугольной декартовой) и последующей математической обработки измеренных координат для определения линейных и угловых размеров, отклонений формы и расположения.
Лабораторные эксперименты, проводимые на оборудовании, направлены на изучение:
основ программирования измерительных циклов для контроля 2D-типовых геометрических элементов;
особенностей стратегии "от точки к точке" при оптическом измерении 2D-типовых геометрических элементов;
особенностей стратегии "многоточечного сканирования с автоматическим распознаванием кромки" при оптическом измерении 2D-типовых геометрических элементов;
математического базирования типовых 2D-деталей на оптической измерительной системе;
автоматизации координатных измерений на примере типовых плоских деталей и процессов оформления отчетов и протоколов измерений типовых 2D-деталей.
Предустановленное программное обеспечение обеспечивает:
автоматизированное проектирование операций контроля, расчета размеров;
поддержку основных геометрических элементов: линий, дуг, окружностей и сплайнов;
возможность полной симуляции всего процесса измерения, цифровую обработку изображения (подавление шума, геометрическую коррекцию и т.д.) и выделение контура с субпиксельной точностью;
позволяет измерять деталь как на основе CAD-модели детали (экспортированной из любой CAD-системы), так и без нее;
кроме анализа измеренных данных присутствует возможность создания дополнительных построений (точек пересечения, вспомогательных геометрических элементов и др.);
возможность произвольного редактирования бланка отчета позволяет оператору создавать отчеты любой формы и содержания, а также распечатывать их на принтере без использования сторонних программ.
Оборудование может применяться в процессе обучения в общеобразовательных учреждениях, учреждениях начального, среднего и высшего профессионального образования для получения базовых и углубленных профессиональных знаний и навыков по направлению "Робототехника".
Состав
Двухкоординатный механический узел для 2D-измерений с ручным управлением.
Комплект деталей для измерения (круг, стойка, корпус, блок).
Преобразователь линейного перемещения.
Цифровая видеокамера.
Электронный блок управления.
Встроенный модуль подсветки.
Учебно-методическое пособие
Программирование измерительных циклов.
Особенности стратегии "от точки к точке" при оптическом измерении 2D-типовых геометрических элементов.
Особенности стратегии "многоточечного сканирования с автоматическим распознаванием кромки" при оптическом измерении 2D-типовых геометрических элементов.
Математическое базирование типовых 2D-деталей на оптической измерительной системе.
Автоматизация координатных измерений на примере типовых плоских деталей.
Автоматизация процессов оформления отчетов и протоколов измерений типовых 2D-деталей.Комплект поставки
