продавался по цене
Если вам нужно по количеству больше, чем сейчас есть на складе, цену и срок доставки вам сообщат после обработки заказа.
Технические характеристики товара могут отличаться от указанных на сайте, уточняйте технические характеристики товара на момент покупки и оплаты. Вся информация на сайте о товарах носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ. Убедительно просим Вас при покупке проверять наличие желаемых функций и характеристик.

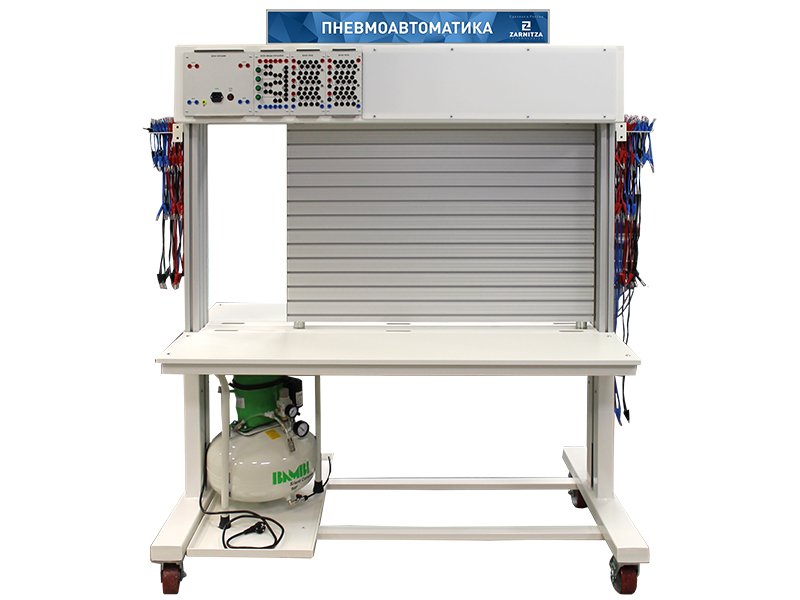

Стенд состоит из универсального мобильного лабораторного стола. На столе установлена монтажная плита, предназначенная для закрепления пневматических элементов. В верхней части стола закреплена монтажная рама для установки электронных блоков. На нижней части рамы стола закреплен поддон для установки лабораторного компрессора. Рама стола установлена на колеса для удобства перемещения стенда, два колеса оснащены тормозом.
Базовая комплектация:
Мобильное основание стенда
1
Блок питания
2
Набор лабораторных проводов
2
Компрессор лабораторный
1
Средство для моделирования и симуляции работы пневматических схем, ключ флеш-карта
2
Учебный комплект "Пневмоавтоматика. Базовый уровень"
2
Состав одного комплекта
Пневмораспределитель, 3/2; Моностабильный; нормально закрытый, ручное управление
2
Пневмораспределитель, 3/2; Моностабильный; нормально открытый, ручное управление
1
Пневмораспределитель, 5/2; с фиксацией в обоих положениях, ручное управление
1
Пневмораспределитель, 3/2;с фиксацией в обоих положениях, ручное управление
1
Пневмораспределитель, 3/2; с фиксацией в обоих положениях, рычаг ролик
1
Пневмораспределитель, 3/2, Моностабильный; нормально закрытый, магнитное управление
2
Клапан выдержки времени, нормально закрытый
2
Клапан последовательности давлений
1
Пневмораспределитель, 3/2, пневматическое управление
1
Пневмораспределитель, 5/2, моностабильный, пневматическое управление
1
Пневмораспределитель, 5/2, бистабильный, пневматическое управление
3
Перекидной клапан (логическая функция ИЛИ)
1
Клапан двух давлений (логическая функция И)
2
Клапан быстрого выхлопа
1
Регулируемый дроссель с обратным клапаном
2
Пневмоцилиндр одностороннего действия, ход 50 мм
1
Пневмоцилиндр двустороннего действия, ход 100 мм
1
Блок подготовки воздуха
1
Регулятор давления с манометром
1
Манометр
2
Пневматический коллектор
1
Пневматический полиуретановый шланг диаметром 4 мм, 20 метров
1
Учебный комплект "Электропневмоавтоматика. Базовый уровень"
2
Состав одного комплекта
Электронный блок ввода сигналов
1
Электронный блок с электромеханическими реле
2
Электромеханический датчик конечного положения цилиндра, левый
1
Электромеханический датчик конечного положения цилиндра, правый
1
Бесконтактный датчик положения, оптический
1
Бесконтактный датчик конечного положения (геркон)
2
Пневмораспределитель, 2х3/2, моностабильный, нормально закрытый, электроуправляемый
1
Пневмораспределитель, 5/2, моностабильный, электроуправляемый
1
Пневмораспределитель, 5/2, бистабильный, электроуправляемый
2
Датчик давления
1
Регулируемый дроссель с обратным клапаном
2
Пневмоцилиндр двустороннего действия
1
Комплектация
Столешница (2 шт.).
Монтажная рама.
Профилированная монтажная плита.
Монтажная рама для электронных блоков (2 шт.).
Полка для компрессора.
Держатель для проводов (2 шт.).
Блок питания (2 шт.).
Набор лабораторных проводов (2 компл.).
Компрессор лабораторный.
Учебный комплект "Пневмоавтоматика. Базовый уровень" (2 шт.).
Учебный комплект "Электропневмоавтоматика. Базовый уровень" (2 шт.).
Средство для моделирования и симуляции работы пневматических схем, ключ флеш-карта (2 шт.).
Контейнер для транспортировки и хранения (4 шт.).
Сетевой шнур (2 шт.).
Сетевой фильтр.
Паспорт изделия.
Руководство по эксплуатации (2 шт.).
Методические указания по выполнению лабораторных работ.
Технические характеристики
Габариты: 1556 х 780 х 1773 мм.
Масса: не более 170 кг.
Электропитание: 220 В, 50 Гц.
Назначение
Комплект учебно-лабораторного оборудования "Пневмоавтоматика" двухсторонний мобильный предназначен для проведения лабораторно-практических занятий по дисциплинам "Пневматические и электропневматические системы". Комплект позволяет выполнять сборку различных пневматических систем для изучения правил их построения, функционирования и проектирования.
Входящая в комплект поставки программа для моделирования пневмосистем позволяет строить пневмосхему совместно с электрической управляющей схемой и выполнять симуляцию их совместной работы. В процессе симуляции возможно проведение измерения давлений, расходов в различных точках пневмосистемы с построением соответствующих временных графиков. Также возможно введение неисправностей в пневмокомпоненты, с целью изучения поведения систем и дальнейшего устранения неисправности.
Оборудование может применяться в процессе обучения в учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков. Оборудование может быть также использовано на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций.
Состав
Учебно-методическое пособие
Изучение работы блока подготовки воздуха с коллектором подвода питания к пневмосистемам.
Изучение работы пневматических распределителей.
Пневматические цилиндры одностороннего действия. Схемы управления пневматическим цилиндром одностороннего действия с применением распределителей, указанных в лабораторной работе № 2.
Пневматические цилиндры двустороннего действия. Схемы управления пневматическим цилиндром двустороннего действия с применением распределителей, указанных в лабораторной работе № 2.
Схемы пневмоприводов с дискретным управлением по положению. Применение конечных выключателей в схемах.
Схемы пневмоприводов с дискретным управлением по положению. Применение электрических конечных выключателей в схемах.
Дроссельное регулирование скорости пневмопривода. Схемы дроссельного регулирования: дросселирование в линии нагнетания и в линии выхлопа. Применение клапана быстрого выхлопа для увеличения скорости движения пневматического цилиндра.
Логическая операция повторения. Реализация логической функции пневматическими и электроконтактными устройствами.
Логическая операция инверсия ("НЕ"). Реализация логической функции пневматическими и электроконтактными устройствами.
Логическая операция дизъюнкция ("ИЛИ"). Реализация логической функции с помощью пневматических и электроконтактных устройств при использовании до 3 входных сигналов.
Применение логических операций при управлении исполнительным механизмом (пневмоцилиндром). Управление от нескольких пневматических входных сигналов с применением логических элементов "ИЛИ".
Логическая операция конъюнкция ("И"). Реализация логической функции с помощью пневматических и электрических устройств при использовании до 3 входных сигналов.
Применение логических операций при управлении исполнительным механизмом (пневмоцилиндром). Управление от нескольких электрических входных сигналов.
Применение логических операций при управлении исполнительным механизмом (пневмоцилиндром). Управление от нескольких пневматических входных сигналов с применением логических элементов "И" и "ИЛИ".
Применение логических операций при управлении исполнительным механизмом (пневмоцилиндром). Управление от нескольких электрических входных сигналов с применением логической функции "И".
Разработка пневматических схем с применением логических операций в различных сочетаниях. Реализация схем средствами пневмоавтоматики.
Разработка пневматических схем с применением логических операций в различных сочетаниях. Реализация схем средствами электроавтоматики.
Реализация пневматических элементов схем "с самоподхватом" с использованием электроавтоматики.
Разработка схем с управлением несколькими исполнительными механизмами средствами пневмоавтоматики. Последовательное управление.
Разработка схем с управлением несколькими исполнительными механизмами средствами электроавтоматики. Последовательное управление.
Синтез многотактных пневматических систем управления. Реализация на стендах пневматических систем управления.
Синтез многотактных пневматических систем управления. Разработка схем с управлением несколькими исполнительными механизмами средствами электроавтоматики.
Разработка схем с управлением несколькими исполнительными механизмами средствами пневмоавтоматики. Последовательное управление тремя пневматическими цилиндрами.
Разработка схем с управлением тремя пневматическими цилиндрами средствами электроавтоматики.Комплект поставки
