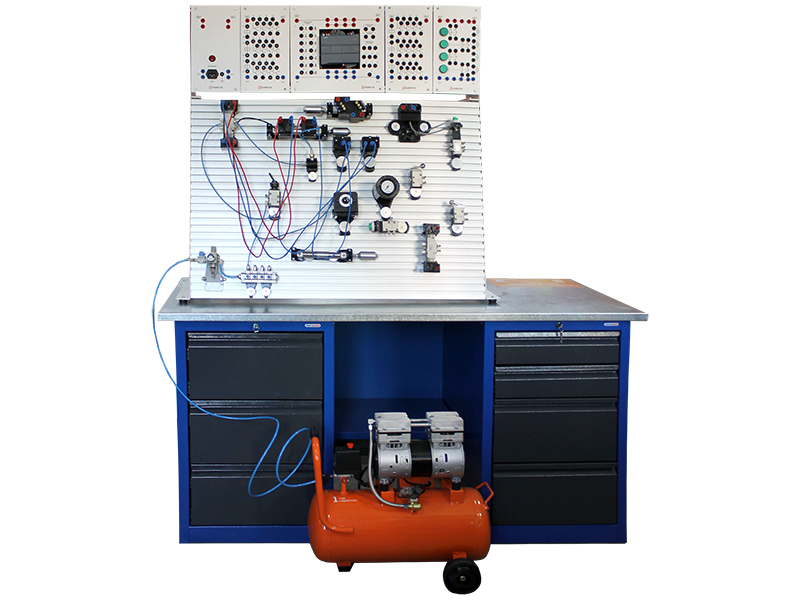

Лабораторный стенд представляет собой настольную конструкцию, состоящую из двухсторонней вертикальной монтажной панели для крепления пневмоаппаратуры, а также комплекса исполнительных пневматических устройств, включающего в себя пневмоцилиндры, пневмораспределители различных типов, логические элементы и т.д. Стенд оборудован комплексом автоматического управления, включающего в себя блок переключаталей, блоки реле и блок контроллера с ПЛК промышленного образца.
Комплектация
Лабораторный стенд "Электропневмоавтоматика и программирование логических контроллеров" двусторонний.
Комплект пневмоустройств.
Комплект соединительных проводов.
Комплект пневматических трубок.
Компрессор.
Паспорт изделия.
Руководство по эксплуатации.
Методические рекомендации по проведению лабораторных работ.
Технические характеристики
Габариты: 1600 х 700 х 1900 мм.
Масса: 160 кг.
Электропитание: 220 В, 50 Гц.
Потребляемая мощность от сети: не более 300 Вт.
Максимальное давление в пневматической системе: 8 бар.
Назначение
Комплект учебно-лабораторного оборудования "Электропневмоавтоматика и программирование логических контроллеров" двусторонний (далее – стенд) предназначен для проведения лабораторно-практических занятий по дисциплине "Гидравлические и пневматические системы". Комплект позволяет выполнять сборку различных пневматических систем для изучения правил их построения, функционирования и проектирования.
Оборудование может применяться в процессе обучения в учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по курсу "Гидравлические и пневматические системы". Оборудование может быть также использовано на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций.
Состав
Алюминиевая профильная плита.
Распределитель 3/2 с толкателем нормально закрытого типа (2 шт.).
Распределитель с кнопкой 3/2 нормально открытого типа.
Распределитель 5/2 с переключателем.
Распределитель 3/2 с переключателем закрытого типа.
Распределитель 3/2 с роликовым рычагом нормально закрытого типа (2 шт.).
Клапан выдержки времени нормально закрытого типа.
Распределитель 3/2 с односторонним управлением.
Распределитель 5/2 с односторонним пневматическим управлением.
Распределитель 5/2 с двусторонним управлением (3 шт.).
Логический элемент «ИЛИ».
Логический элемент «И» (2 шт.).
Клапан быстрого сброса давления.
Пневмоцилиндр одностороннего действия диаметром не менее 20 мм и ходом не менее 50 мм.
Пневмоцилиндр двустороннего действия диаметром не менее 20 мм и ходом не менее 100 мм (2 шт.).
Фильтр-регулятор давления с манометром.
Регулятор давления с манометром.
Коллектор
Распределитель 5/2 с электроуправлением управлением (бистабильный) (2 шт.).
Распределитель 5/2 с электроуправлением управлением.
Датчик давления.
Блок питания.
Блок реле (2 шт.).
Блок управляющих сигналов.
Блок контроллера.
Лабораторный стол.
Учебно-методическое пособие
Изучение работы блока подготовки воздуха с коллектором подвода питания к пневмосистемам.
Изучение работы пневматических распределителей.
Пневматические цилиндры одностороннего действия. Схемы управления пневматическим цилиндром одностороннего действия с применением распределителей, указанных в лабораторной работе № 2.
Пневматические цилиндры двустороннего действия. Схемы управления пневматическим цилиндром двустороннего действия с применением распределителей, указанных в лабораторной работе № 2.
Схемы пневмоприводов с дискретным управлением по положению. Применение конечных выключателей в схемах.
Схемы пневмоприводов с дискретным управлением по положению. Применение электрических конечных выключателей в схемах.
Дроссельное регулирование скорости пневмопривода. Схемы дроссельного регулирования: дросселирование в линии нагнетания и в линии выхлопа. Применение клапана быстрого выхлопа для увеличения скорости движения пневматического цилиндра.
Построение электропневматических схем в среде виртуального симулятора.
Изучение основ работы с контроллером s7-1200.
Создание простейших программ на языке релейно-контактных схем.Комплект поставки
