Описание

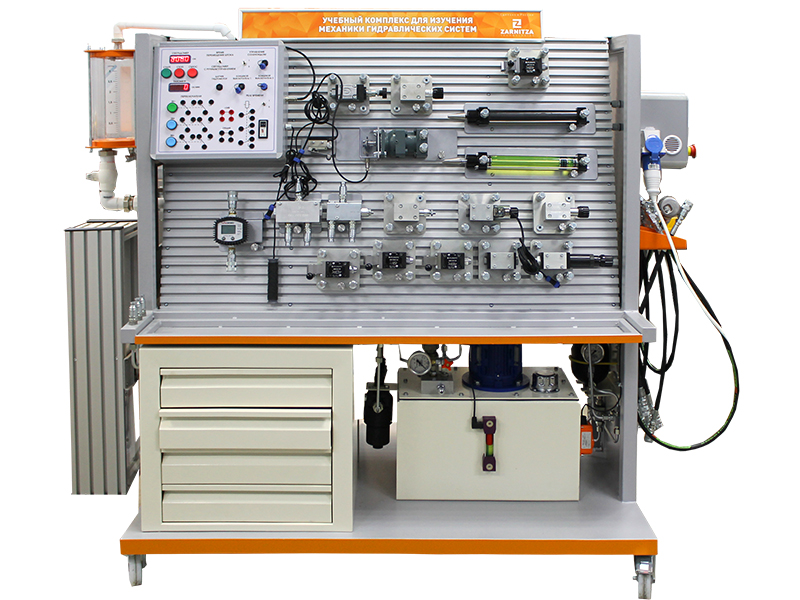

Комплекс имеет напольное исполнение. На рамном основании установлена двухсторонняя монтажная матрица для установки функциональных компонентов комплекса. Стенд позволяет проводить одновременно работу на обеих сторонах. Функциональные компоненты соединяются между собой рукавами высокого давления, позволяя строить различные гидравлические схемы. При изучении работы гидросхем, имеется возможность измерения давлений и расхода рабочей жидкости на различных участках схемы. Также возможно измерение скорости выходных звеньев исполнительных механизмов.
Комплектация
Лабораторный стенд "Учебный комплекс для изучения механики гидравлических систем" (продвинутый уровень).
Паспорт изделия.
Руководство по эксплуатации.
Методические рекомендации для проведения лабораторных работ.
Технические характеристики
Габариты: 1700 х 900 х 1500 мм.
Масса: не более 350 кг.
Электропитание: 220 В, 50 Гц.
Мощность: не более 1,5 кВт.
Рабочее давление гидростанции: 7,0 МПа.
Назначение
Учебный комплекс для изучения механики гидравлических систем предназначен для проведения обучающих занятий, направленных на изучение принципов работы механизмов и устройств, использующих давление жидкости для своей работы, а также управляющих гидравлических систем, обычно используемых в автоматизированных производственных средах
Состав
1. Лабораторный стенд "Учебный комплекс для изучения механики гидравлических систем" (продвинутый уровень).
2. Комплект гидроаппаратов:
измерительный блок тип 2;
гидрораспределитель 4-линейный 2-позиционный с электрическим управлением;
гидрораспределитель 4-линейный 3-позиционный с электрическим управлением, с загрузкой линий А и В в нейтрали;
гидрораспределитель 4-линейный 3-позиционный с ручным управлением, с разгрузкой линии нагнетания в нейтрали;
предохранительный клапан с ручным управлением (2 шт.);
дроссель двойного действия;
дроссель одностороннего действия;
гидрозамок сдвоенный;
шаровой кран;
обратный клапан (давление открытия – 2 бара);
тройник (2 шт.);
коллектор с манометром (2 шт.);
тройник с манометром (3 шт.);
клапан редукционный;
двухлинейный регулятор расхода;
гидроцилиндр двухстороннего действия (диаметр гильзы 22 мм, диаметр штока 8 мм) (2 шт.);
гидромотор реверсивный;
РВД 500 мм (12 шт.);
РВД 1000 мм (6 шт.);
РВД 1500 мм (2 шт.);
делитель потока;
интегрированный в стенд гидроаккумулятор с линией безопасности;
обратный клапан (давление открытия – 6 бар);
коллектор с манометром;
дроссель одностороннего действия;
гидрораспределитель 4-линейный 3-позиционный с ручным управлением, с запертыми каналами в нейтрали.
Гидроаппараты, не входящие в состав комплекта, для возможного изучения на стенде, возможно дооснащение стенда после закупки:
Гидрораспределитель 4-линейный 2-позиционный с ручным управлением.
Гидрораспределитель 3-линейный 2-позиционный с ручным управлением.
Балансировочный клапан.
Клапан постоянного перепада давления.
Клапан подпорный с пилотным управлением.
Электронный измеритель расхода масла.
Гидроцилиндр со светопрозрачным корпусом.
Учебно-методическое пособие
Применение гидравлики. Физические основы гидравлики. Гидравлические символы и стандарты. Виды и свойства гидравлических жидкостей.
Характеристика объемного нерегулируемого насоса.
Технические характеристики гидроцилиндра с односторонним штоком. Давление.
Технические характеристики гидроцилиндра с односторонним штоком. Объемный расход.
Объемный гидромотор.
Гидрораспределители.
Регулируемый гидравлический дроссель.
Регулируемый гидравлический дроссель с обратным клапаном.
Регулятор расхода.
Предохранительный клапан прямого действия.
Регулирование давления в гидросистеме при помощи нескольких предохранительных клапанов.
Редукционный клапан.
Компоновка и работа дифференциальной схемы.
Управляемые обратные клапана.
Управление последовательностью подачи давления.
Быстрая подача с различными направляющими клапанами распределителями, клапанами регулирования расхода.
Использование перепуска для регулирования расхода.
Схемы с гидравлическим аккумулятором.
Контрбалансировочная цепь для тяговых нагрузок.
Функционирование и применение клапана делителя потока.
Конфигурация и обозначение последовательности управления с двумя цилиндрами.
Синхронное управление прямыми и обратными ходами гидроцилиндра.
Проектирование и использование схемы выпрямителя.Комплект поставки
