Лабораторный стенд представляет собой изделие напольного модульного исполнения.
Базовая комплектация:
Модуль "Однофазный источник питания"
1
Модуль "Источники питания"
1
Модуль "Генераторы трехточки"
1
Модуль "Генератор гармонических колебаний"
1
Модуль "Апериодический усилитель"
1
Модуль "Усилитель с обратной связью"
1
Модуль "Резонансный усилитель"
1
Модуль "Линейные цепи"
1
Модуль "Нелинейные цепи"
1
Модуль "Функциональный генератор"
1
Модуль "Дискретизация и восстановление сигналов"
1
Модуль "Преобразователи частоты"
1
Модуль "Частотный детектор"
1
Модуль "Амплитудный модулятор"
1
Модуль "Частотный модулятор"
1
Модуль "Мультиметры"
1
Ноутбук
1
Программное обеспечение
1
Стол лабораторный с двумя выдвижными ящиками
1
Двухуровневая двухрядная рама
1
USB-осциллограф
1
USB-генератор сигналов
1
Измеритель R-L-C
1
Комплект соединительных проводов и кабелей
1
Дополнительная комплектация:
Аналоговый вольтметр постоянного тока
1
Аналоговый вольтметр переменного тока
1
Аналоговый амперметр постоянного тока
1
Аналоговый амперметр переменного тока
1
Комплектация

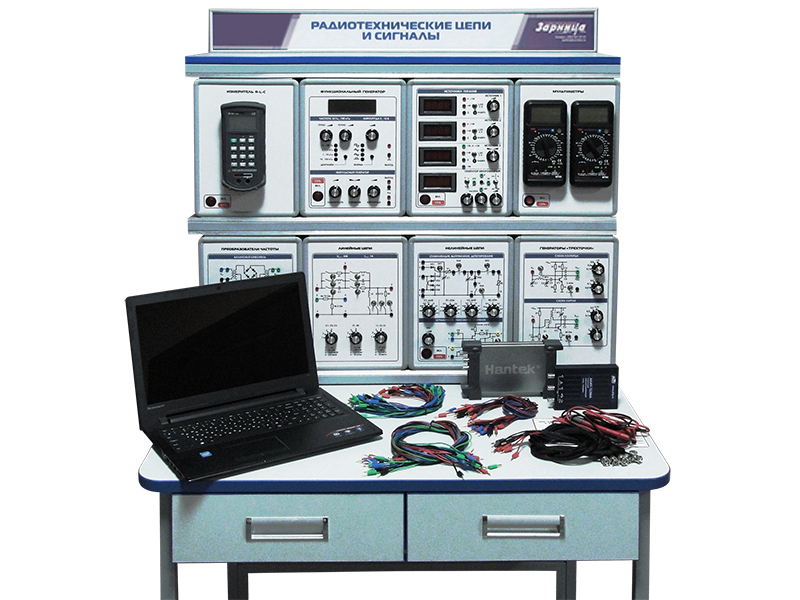

Лабораторный стенд "Радиотехнические цепи и сигналы".
Ноутбук.
Программное обеспечение.
Стол лабораторный с двумя выдвижными ящиками.
Двухуровневая двухрядная рама.
Вывеска с названием стенда.
Комплект соединительных проводов и кабелей.
USB-осциллограф.
USB-генератор сигналов.
Измеритель R-L-C.
Паспорт изделия
Руководство по эксплуатации.
Методические указания по выполнению лабораторных работ.
Технические характеристики
Габариты: не более 930 х 800 х 1600 мм.
Электропитание: 220 В, 50 Гц.
Потребляемая мощность: не более 100 Вт.
Масса: не более 60 кг.
Назначение
Комплект учебно-лабораторного оборудования (далее стенд) "Радиотехнические цепи и сигналы" предназначен для изучения работы радиоэлектронных схем и позволяет производить анализ сигналов, используемых в радиотехнике; исследовать линейные цепи сосредоточенного и распределенного типа и рассматривать протекающие в них процессы; исследовать и рассчитывать транзисторные усилители, автогенераторы, модуляторы и демодуляторы, а также для овладения практическими навыками по моделированию, анализу и расчету основных типов радиотехнических цепей, лежащих в основе построения радиоэлектронных устройств.
Комплект оборудования может применяться для обучения в общеобразовательных учреждениях, учреждениях начального, среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по дисциплине "Радиотехника". Также оборудование может быть использовано на семинарах и курсах повышения квалификации персонала предприятий и организаций.
Состав
Модули:
Однофазный источник питания.
Источники питания.
Генераторы трехточки.
Генератор гармонических колебаний.
Апериодический усилитель.
Усилитель с обратной связью.
Резонансный усилитель.
Линейные цепи.
Нелинейные цепи.
Функциональный генератор.
Дискретизация и восстановление сигналов.
Преобразователи частоты.
Частотный детектор.
Амплитудный модулятор.
Частотный модулятор.
Мультиметры.
Учебно-методическое пособие
1. Линейные цепи первого порядка:
Исследование амплитудно-частотных характеристик электрических цепей первого порядка.
Исследование фазо-частотных характеристик электрических цепей первого порядка.
Исследование временных (переходных) процессов в линейной электрической цепи первого порядка.
2. Линейные цепи второго порядка:
Снятие амплитудно-частотной и фазо-частотной характеристик электрических цепей второго порядка.
Исследование влияния сопротивления нагрузки на полосу пропускания параллельного контура.
Исследование временных (переходных) процессов в линейной электрической цепи второго порядка.
3. Частотные характеристики линейных цепей:
Снятие частотных характеристик дифференцирующей цепи.
Снятие частотных характеристик интегрирующей цепи.
4. Нелинейные цепи:
Стабилизация постоянного напряжения нелинейными резистивными цепями.
Исследование нелинейной цепи при гармоническом воздействии.
Выпрямление гармонических сигналов.
Ограничение мгновенных значений гармонических сигналов.
Детектирование амплитудно-модулированных (АМ) сигналов.
Умножение частоты сигналов.
5. Транзисторный резистивный усилитель:
Определение основных характеристик усилителя и снятие амплитудной и амплитудно-частотной характеристики.
Снятие амплитудно-частотной характеристики усилителя.
Снятие фазо-частотной характеристики усилителя.
Снятие временной характеристики усилителя.
6. Усилитель с обратной связью:
Определение входного и выходного сопротивлений усилителя.
Снятие амплитудно-частотной характеристики усилителя.
Исследование амплитудной характеристики Uвых = f(Uвх) усилителя без отрицательной обратной связи.
Исследование амплитудно-частотной характеристики двухкаскадного усилителя при наличии обратной отрицательной связи по напряжению между вторым и первым каскадами.
Исследование амплитудной характеристики усилителя с отрицательной обратной связью по напряжению.
Определение глубины обратной связи усилителя.
Определение коэффициента гармоник при заданном уровне выходного напряжения усилителя.
Снятие амплитудно-частотной характеристики усилителя.
7. Генераторы трехточек:
Исследование генератора Колпитца (емкостная трехточка).
Исследование генератора Хартли (индуктивная трехточка).
Исследование генератора гармонических колебаний с мостом Вина.
8. Амплитудные модуляторы:
Исследование модулятора с базовой модуляцией.
Исследование модулятора с коллекторной модуляцией.
Исследование модулятора с эмиттерной модуляцией.
9. Исследование частотного модулятора.
10. Частотные детекторы:
Исследование частотного детектора на расстроенных контурах.
Исследование фазового детектора с одиночным контуром.
11. Резонансный усилитель высокой частоты:
Снятие амплитудной характеристики резонансного усилителя.
Снятие амплитудно-частотной характеристики резонансного усилителя.
Исследование явления демодуляции амплитудно-модулированного сигнала при его прохождении через резонансный усилитель.
Исследование искажений формы огибающей прямоугольного радиоимпульса при его прохождении через резонансный усилитель.
12. Квантование сигналов и их синтез по дискретным отсчетам:
Дискретизация сигналов.
Исследование восстанавливающих фильтров.
Восстановление дискретизированного сигнала.
13. Преобразование частоты:
Исследование характеристики преобразования частоты в балансном смесителе.
Исследование характеристики преобразования частоты в последовательном смесителе.Комплект поставки
