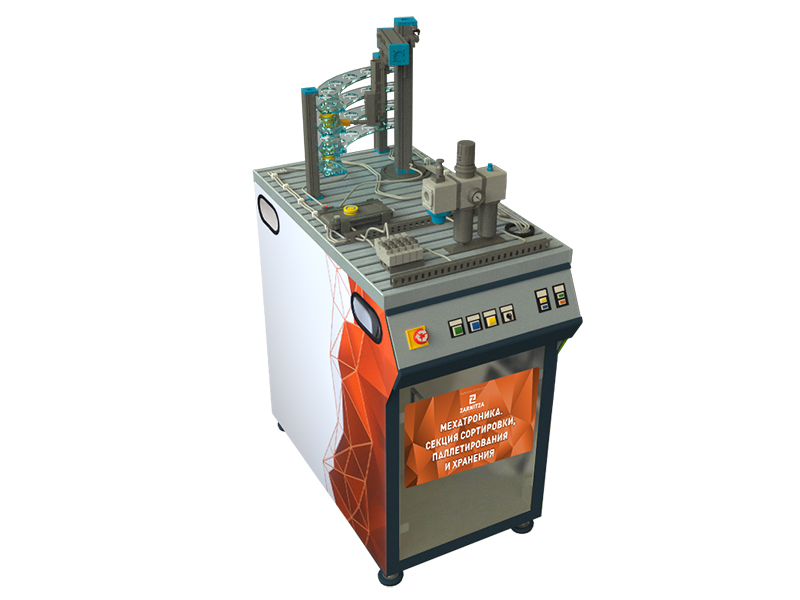

Комплект представляет собой набор модулей и секций, предназначенных для моделирования работы автоматизированных производственных линий и конвейеров различных конфигураций. Станция складирования принимает и выдает заготовки. Поступающие заготовки различаются по цвету и распределяются в свободные ячейки соответствующего стеллажа.
Станция оснащена тремя стеллажами, каждый из которых используется для хранения 6 красных, 6 серых и 6 черных деталей. Детали перемещаются с помощью пневматического схвата. Линейное перемещение схвата выполняется линейным цилиндром. Поворотное движение выполняется электрическим сервоприводом со встроенным контроллером. Возвратно-поступательное движение подъема (опускания) осуществляется линейной электрической осью со встроенным контроллером.
Управление станцией осуществляется с помощью программируемого логического контроллера (ПЛК). Возможны варианты поставки с оснащением станции контроллерами следующих типов:
Siemens S7-300.
Siemens S7-1500.
Siemens Logo!.
Питание осуществляется от однофазной сети переменного тока. Напряжение сети питания 220 В, частота 50 Гц (+/- 1Гц). Допускается подключать только к розетке с заземлением. Розетка соответствует типу "ЕВРО", степень защиты не хуже IP20. Розетка должна быть рассчитана на напряжение 220 В, номинальный ток 16 А.
Базовая комплектация:
Станция складирования в сборе
1
Программное обеспечение
1
Набор заготовок (24 шт.)
1
Монтажный комплект
1
Комплект соединительных проводов и кабелей
1
Дополнительная комплектация:
Мехатроника. Секция выдачи
1
Мехатроника. Секция сортировки и накопления
1
Мехатроника. Секция сборки
1
Мехатроника. Секция переноса
1
Мехатроника. Секция сортировки и распределения
1
Компрессор сжатого воздуха 6 атм.
1
Дополнительное оборудование и программное обеспечение (ПО):
Мехатроника. Секция выдачи.
Мехатроника. Секция сортировки и накопления.
Мехатроника. Секция сборки.
Мехатроника. Секция переноса.
Мехатроника. Секция сортировки и распределения.
Комплектация
Станция складирования в сборе.
Программное обеспечение (на электронном носителе).
Набор заготовок (24 шт.).
Монтажный комплект (инструменты, стяжки).
Комплект соединительных проводов и кабелей.
Паспорт изделия.
Руководство по эксплуатации.
Методические рекомендации.
*Для работы станции необходим источник сжатого воздуха с давлением не менее 4 атм. или компрессор (приобретается отдельно)
Технические характеристики
Габариты: 350 х 700 х 1200 мм.
Напряжение питания: 24 В.
Назначение
Комплект учебно-лабораторного оборудования может быть использован при подготовке специалистов в области создания и эксплуатации автоматизированных производственных систем. Возможно использование комплекса для подготовки к Junior & WorldSkills. Для студентов ссузов и вузов.
Состав
Перекладчик с электрическими и пневматическими приводами и пневмозахватом.
ПЛК.
Подвижная тележка с пультом управления станцией.
Датчик цвета с функцией обучения.
Трёхуровневый стеллаж для хранения заготовок.
Учебно-методическое пособие
1. Разновидности и принцип работы пневмооборудования производственных ячеек.
2. Разновидности и принцип работы электрооборудования производственных ячеек.
3. Знакомство со средой разработки управляющих программ для производственных ячеек и конвейеров.
4. Разновидности и принцип работы датчиков производственных ячеек.
5. Сборка производственной ячейки.
6. Отладка работы производственной ячейки.Комплект поставки
